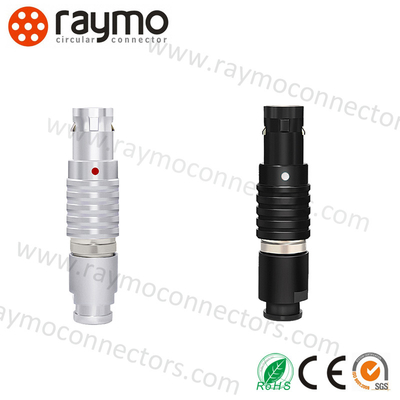

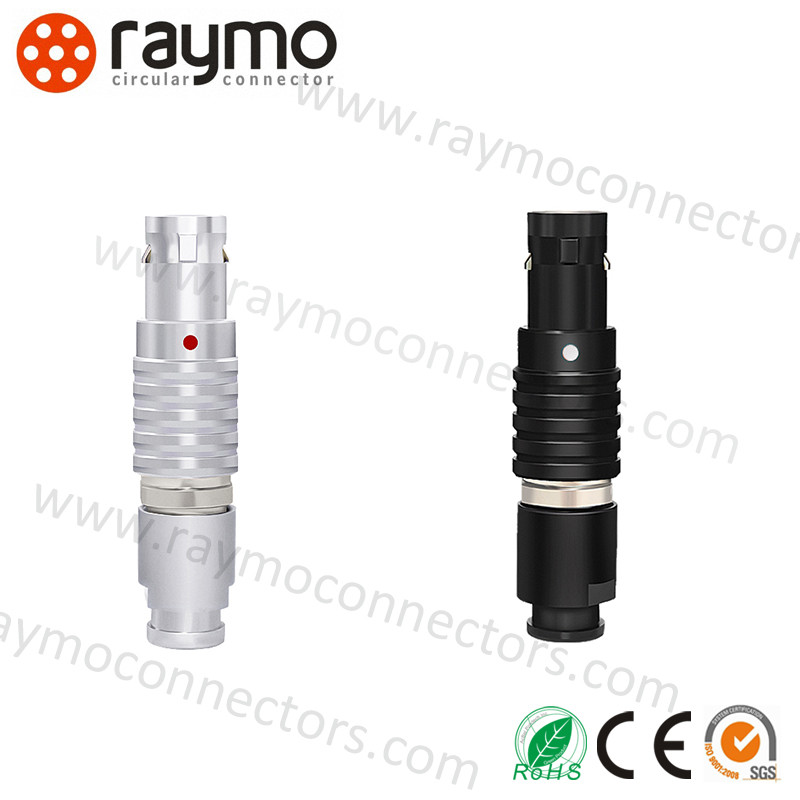

اتصالات الکتریکی فشاری کششی نصب شده روی کابل FGG 0B نر دایره ای 2 پین

جایگزیننصب کابل FGG 0B 2 مخاطب کانکتور فشاری-کششی لیمو

کانکتور دایره ای نر 8 تماسی سری 0B دارای اتصال درون خطی است. این کانکتور نصب کابل دارای جریان نامی تا 10 آمپر است. این کانکتور دارای یک سیستم خود قفل شونده فشاری-کششی بسیار دقیق است که مجهز به کولت کابل و مهره برای نصب تسکین خم برای اتصال آسان و ایمن است. این طراحی ناهموار و مستحکمی برای کاربردهای سخت در فضای باز دارد. این کانکتور از برنج با روکش کروم ساخته شده است که شامل یک آستین داخلی و مهره کولت از جنس برنج با روکش نیکل است. دوشاخه‌های آزاد با کولت‌هایی عرضه می‌شوند که حداکثر قطر کابل 9 میلی‌متر را تحمل می‌کنند.


با محافظ 360 درجه برای عملکرد EMI پیشرفته، سری 0B کانکتورهای کابل برای کاربردهایی که به دقت بالا و سیگنال‌های بدون تداخل نیاز دارند، عالی هستند. دوشاخه‌های نصب کابل با یک سوکت نصب روی پنل یا PCB جفت می‌شوند. سوکت‌های نصب کابل با دوشاخه‌های پنل جفت می‌شوند.

سیستم اتصال خود قفل شونده برای کانکتور فشاری-کششی

سیستم خود قفل شونده یک راه‌حل نگهداری ساده و موثر است که محافظت کاملی در برابر لرزش، ضربه یا هر گونه کشش روی کابل ارائه می‌دهد.

درگیر کردن سیستم برای کانکتور فشاری-کششی

برای شروع سیستم خود قفل شونده، دوشاخه به سادگی به صورت محوری به داخل نیمه جفت خود فشار داده می‌شود. هنگامی که از طریق قفل‌های داخلی محکم در جای خود قفل شد، اتصال عملاً غیرقابل شکستن است. هیچ مقدار کشیدن روی کابل یا هر قسمت دیگری از بدنه کانکتور باعث جدا شدن دو قسمت نمی‌شود.

ویژگی‌های فنی برای FGG.0B.302.CLAC**Z کانکتور فشاری-کششی

ویژگی‌ها و مزایا برایFGG.0B.302.CLAC**Z کانکتور فشاری-کششی

• پروفایل فشرده برای کاربردهای با چگالی بالا
• سیستم قفل فشاری-کششی منحصر به فرد برای جفت شدن ایمن
• ضد لرزش و ضد ضربه
• محافظ 360 درجه برای محافظت کامل EMC
• حفاظت از نفوذ IP50
• G کد شده برای تراکم تماس بالاتر
• خاتمه لحیم کاری
• مخاطبین برنجی با روکش طلا
• کولت‌های کابل، تسکین فشار و درپوش‌های گرد و غبار برای محافظت بیشتر به طور جداگانه در دسترس هستند

کاربردها برای FGG.0B.302.CLAC**Z کانکتور فشاری-کششی

با توجه به اندازه جمع و جور سری 0B، کانکتورهای محافظ برای کاربردها در بخش الکترونیک صنعتی ایده‌آل هستند. برخی از رایج‌ترین مناطق عبارتند از:

• تجهیزات تست و اندازه‌گیری
• سنسورها و محرک‌ها
• ابزار دقیق
• دستگاه‌های پزشکی
• صوتی / تصویری

بخش قطعه نشان دادن اجزای داخلی برای کانکتور فشاری-کششی
