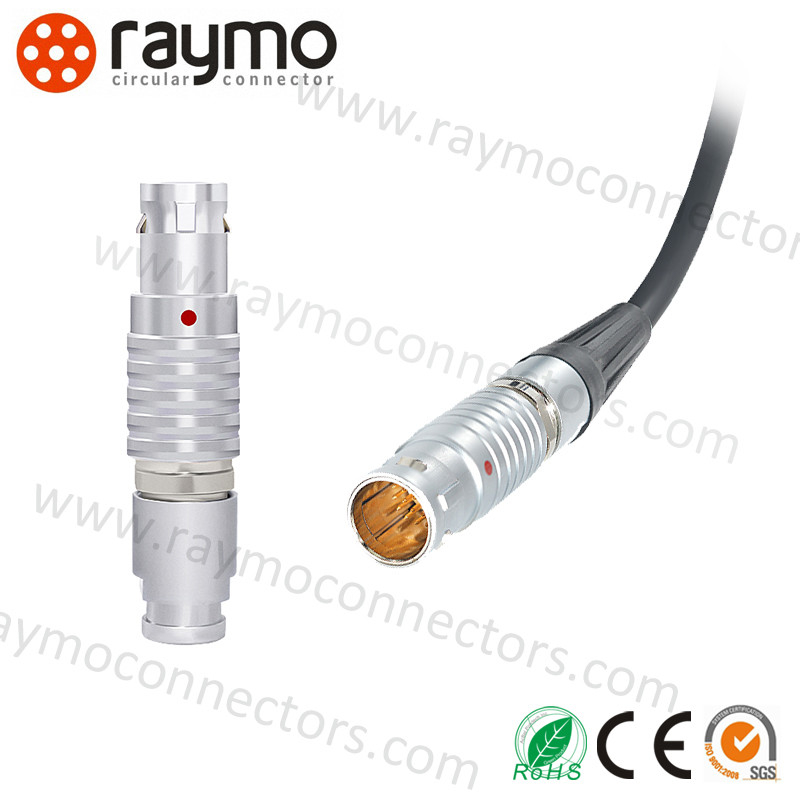

اتصالات کابل فشاری-کششی فلزی FGG با 4 کنتاکت، محافظ EMC، LEMO FGG0B304

متغیر متریال دایره ای FGG.0B.304 4 تماس Lemo فشار کش کنتاکتور

کانکتور دایره ای 4 کنتاکت سری 0B دارای یک اتصال پلاگین در خط است. این کانکتور نصب کابل دارای یک جریان درجه بندی تا 10A است.این کانکتور دارای یک بسیار دقیق فشار-کشید سیستم خود-بستن مجهز به کابل کلوت و مغز برای نصب کمر خم برای یک اتصال آسان و امناین کانکتور از مس کروم شده ساخته شده است که شامل یک آستین داخلی و مغز کلاغ مس نیکل شده است.پلگ های رایگان با کلات ها برای گرفتن حداکثر قطر کابل 9mm تامین می شود.


با محافظت 360 ° برای عملکرد EMI بهبود یافته ، کانکتورهای کابل سری 0B برای کاربردهایی که نیاز به دقت بالا و سیگنال های بدون تداخل دارند ، مناسب هستند.پلاگین های نصب کابل با یک پانل یا سوکت نصب PCB مطابقت دارند. سوکت های نصب کابل با پلاکت های پانل جفت میشن

سیستم اتصال خود قفل کننده برای کانکتور فشار کشیدن

سیستم خود قفل کردن یک راه حل نگهدارنده ساده و موثر است، که حفاظت کامل از لرزش، شوک یا هر گونه کششی از کابل را فراهم می کند.

فعال کردن سیستم برای Push Pull Connector

برای شروع سیستم خود قفل کردن ، پلاگ به سادگی به صورت محوری به نیمه جفت گیری خود فشار داده می شود. پس از قفل شدن محکم در محل از طریق قفل های داخلی ، قطع اتصال عملاً غیرممکن است.هیچ مقدار کشیدن روی کابل یا هر بخش دیگری از بدن کانکتور دو قسمت آزاد خواهد شد.

جدا کردن سیستمبرای کانکتور فشار کش

اگر نیاز به قطع اتصال باشد، یک کشش محوری ساده بر روی آستین باز کردن بدن بیرونی کانکتور مکانیسم داخلی را باز می کند.پلگ پس از آن می تواند از سوکت جدا کردن دو نیمه خارج شود.

مشخصات فنی برای FGG.0B302.CLAC**Zوصل کننده فشار کشیدن

ویژگی ها و مزایایFGG.0B302.CLAC**Zوصل کننده فشار کشیدن

• پروفایل فشرده برای کاربردهای با تراکم بالا
• سیستم یگانه ی قفل کردن با فشار و کشش برای جفت گیری امن
• لرزش و ضدصدمه
• محافظت 360 درجه برای غربالگری کامل EMC
• حفاظت از نفوذ IP50
• G کدگذاری شده برای چگالی تماس بالاتر
• پایان دادن به جوش
• تماس های مس نقره ای
• کلاه های کابل، کاهش فشار و پوشش گرد و غبار برای حفاظت اضافی به صورت جداگانه در دسترس است

درخواست های FGG.0B302.CLAC**Zوصل کننده فشار کشیدن

با توجه به اندازه فشرده سری 0B ، کانکتورهای محافظ شده برای کاربردهای در بخش الکترونیک صنعتی ایده آل هستند. برخی از رایج ترین مناطق عبارتند از:

• تجهیزات آزمایش و اندازه گیری
• سنسورها و دستگاه های حرکتی
• ابزار
• دستگاه های پزشکی
• صدا / ویدیو

بخش بخش نشان دهنده اجزای داخلی برای اتصال فشار کشیدن
