پیچ اتصال جلویی رزوه PG9 M16، کانکتور نصب قفل‌شونده M12 با کانکتور 5 پین Molex، دسته سیم Jst Housing

ویژگی‌ها و مزایایکانکتور دایره‌ای سری M16 680

کانکتورهای دایره‌ای M12 اتصال ساده و مقرون به صرفه سیگنال، داده و برق را در صنعت اتوماسیون تسهیل می‌کنند. سری Raymo M12 به طور گسترده در بسیاری از کاربردهای اتوماسیون، مانند سنسورها و محرک‌ها، CANopen، DeviceNET، Profibus، PROFINET، EtherCAT، اترنت، INTERBUS، CC-Link، سروو موتور، دوربین دیجیتال، کنترل فرآیند راه‌آهن و غیره استفاده می‌شود.

مشخصات کانکتور دایره‌ای سری M16 680

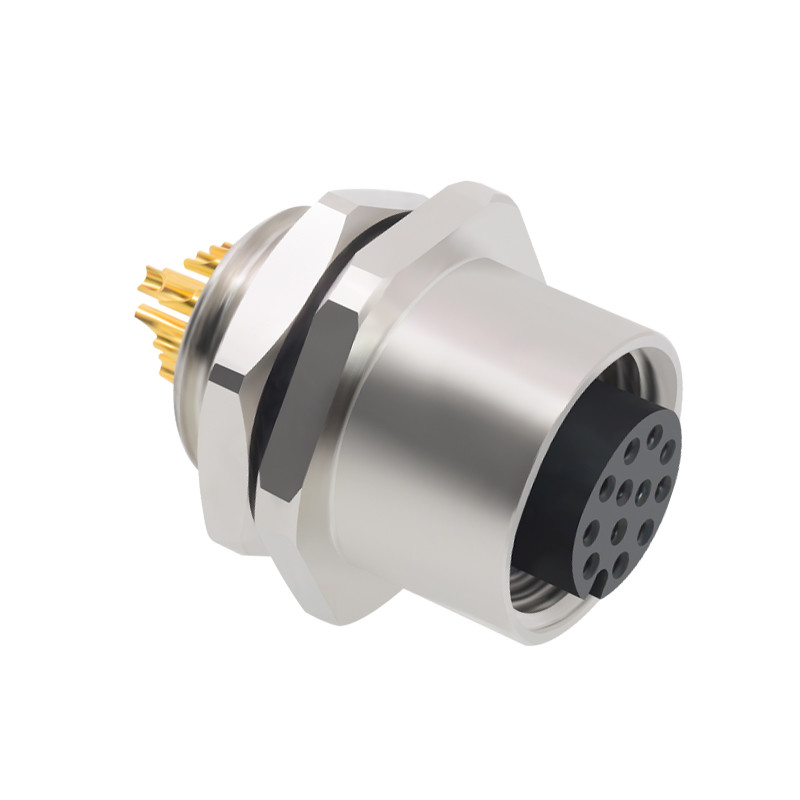

Raymoکانکتورهای PCB M12 کانکتورهای M12 هستند که برای نصب در جلو و عقب طراحی شده‌اند و برای سهولت در کار با PCB و

سازگاری با فرآیندهای لحیم‌کاری موجی طراحی شده‌اند. کانکتورهای PCB M12 شامل یک گیره سیم داخلی با یک نگهدارنده PCB یکپارچه هستند.

ویژگی برای ایمن‌سازی آن در PCB در طول فرآیند رفلاو، سیم‌های جداگانه از قبل لخت شده و از قبل قلع‌اندود شده‌اند و آماده لحیم‌کاری هستند.

_{ویژگی‌های عمومی:}
_{استاندارد}	_{IEC 61076-2-101}
_{ترمینال}	_{PCB لحیم‌کاری}
_{سیستم قفل کانکتور}	_پیچ
_{درجه حفاظت}	_{IP67، IP68، IP69K}
_{دمای محیط (عملکرد)}	_{-25 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد}
_{عملکرد مکانیکی}	_{>100 چرخه جفت‌گیری}
_{شماره تعرفه گمرکی}	_8538900000
_{انطباق زیست‌محیطی}	_{RoHs، Reach}
_{پارامترهای الکتریکی:}
_{ولتاژ نامی}	_{30 ولت تا 250 ولت}
_{ولتاژ ضربه نامی}	_{500 ولت}
_{جریان نامی (40 درجه سانتی‌گراد)}	_{1.5 آمپر تا 4 آمپر}
_{مقاومت تماس}	_≤5mΩ
_{مقاومت عایق}	_≥100MΩ
_مواد:
_{بدنه کانکتور}	_TPU
_{پین نر}	_{برنج با روکش طلا}
_{پین ماده}	_{مس فسفر با روکش طلا}
_پوسته	_{برنج با روکش نیکل}
_{جنس O-ring}	_{حلقه فلوئور}
_{چسب سیاه}	_{رزین اپوکسی}

کاربردکانکتور دایره‌ای سری M12

با محافظ EMI عالی و درجه حفاظت محیطی IP67 در هنگام جفت شدن، این محدوده کانکتور قفل‌شونده پیچی M12 مطابق با DIN EN 61076-2-106 یک راه‌حل ایده‌آل برای اطمینان از عدم به خطر افتادن اتصالات برق و سیگنال در محیط‌های سخت و کاربردهای صنعتی است.

معرفی شرکت RAYMO

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITEDیک تولید کننده واقع در شنژن است که بر تولید کانکتورهای خود قفل‌شونده و کابل‌های دایره‌ای فلزی و پلاستیکی خلاقانه و مشتری‌مدار متمرکز است تا از سال 2010 به بیش از 75 کشور و منطقه خدمات ارائه دهد. محصولات ما در بین مشتریان ما توصیه بسیار محبوبی دریافت کردند.

این مجموعه وسیع به شما امکان می‌دهد پیکربندی کانکتور ایده‌آل را انتخاب کنید تا تقریباً با هر نیاز خاصی در اکثر بازارها از جمله دستگاه‌های پزشکی، ابزارهای تست و اندازه‌گیری، ماشین‌آلات، پخش صوتی و تصویری، مخابرات و نظامی مطابقت داشته باشد.

تفاوت بین کدگذاری کانکتور M12 چیست؟

A-coded بیشتر در سنسورها، محرک‌ها، موتورها و اکثر دستگاه‌های استاندارد دیگر استفاده می‌شود. معمولاً بین 2 تا 12 پین دارد.
B-coded بیشتر در کابل‌های شبکه برای اتصالات Fieldbus استفاده می‌شود، شامل سیستم‌هایی است که با Profibus کار می‌کنند. معمولاً بین 3 تا 5 پین دارد.
C-coded در درجه اول با سنسورها و محرک‌های AC استفاده می‌شود و همچنین دارای یک شیار کلید دوگانه برای امنیت بیشتر است. بین 3 تا 6 پین دارد.
D-coded معمولاً در کابل‌های شبکه برای سیستم‌های اترنت و ProfiNet استفاده می‌شود. داده‌ها را تا 100 مگابیت منتقل می‌کند و معمولاً 3 تا 5 پین ارائه می‌دهد.
S-coded برای کاربرد برق AC است.
T-coded برای کاربرد برق DC است.
X-coded می‌تواند مقادیر زیادی از داده‌ها را تا 10 گیگابیت در سرعت‌های بالا منتقل کند، همیشه 8 پین خواهد داشت.

چرا ما را انتخاب کنید

هزینه خود را کاهش دهید، مونتاژ کابل ارزان ارائه دهید، حداقل 30٪-50٪ از هزینه خود را صرفه‌جویی کنید (100٪ سازگار با اصل و عملکرد خوب)
موجودی زیاد، زمان تحویل کوتاه و خرید آسان
ما می‌توانیم خدمات OEM/ODM و راه‌حل مونتاژ کابل را ارائه دهیم
سازگاری عالی با بسیاری از تامین‌کنندگان پیشرو دارد
شرکت ما بیش از 9 سال تجربه و قابلیت‌های تحقیق و توسعه حرفه‌ای قوی دارد. توسعه و مدیریت پیشرفته، تحقیق و توسعه جامع و خط تولید بسیار خودکار، قابلیت اطمینان بالا و عملکرد بالای محصولات ما را ایجاد می‌کند.
شرکت ما ISO90001 را گذرانده و گواهینامه‌های CE، REACH، RoHS و SGS را دریافت کرده است.

تصاویر کانکتور دایره‌ای سری M12

کانکتور دایره ای M12 با قفل پیچی با دسته سیم کانکتور 5 پین Molex JST 0

اگر موارد دقیقی را که می‌خواهید پیدا نکردید، لطفاً مدل‌های دقیقی را که نیاز دارید از طریق ایمیل برای ما ارسال کنید، بهترین قیمت و جزئیات مشخصات هر مدل به زودی به شما ارائه می‌شود. هزینه بالای برند اصلی و زمان تحویل طولانی را حل کنید!

برچسب:

محل منبع:	شنژن ، چین
نام تجاری:	RAYMO
گواهی:	RoHs2.0, CE, ISO9001:2015, SGS, Reach
شماره مدل:	رابط M12

مقدار حداقل تعداد سفارش:	1 قطعه/قطعه
قیمت:	negotiable
جزئیات بسته بندی:	کیسه پلاستیکی و کارتن
زمان تحویل:	5-7 روز کاری
شرایط پرداخت:	T/T ، D/A ، D/P ، L/C ، MoneyGram ، Western Union
قابلیت ارائه:	5000تکه/هفته

نام PRCT:	اتصال دایره ای M12	سیستم قفل اتصال::	قفل پیچ
شماره تماس.:	3pins ، 4pins ، 5pins ، 8pins ، 12pins در دسترس است	عایق:	PBT
ماده پوسته:	برنج در اندود روکش شده	درجه حفاظت:	IP 40
عملیات مکانیکی:	> 500 چرخه جفت گیری	شماره تعرفه گمرک:	85369010
برجسته کردن:	کانکتور دایره ای M12 با قفل پیچی,دسته سیم کانکتور دایره ای M12,عایق PBT کانکتور M12 , Wire Harness M12 Circular Connector , PBT Insulator M12 Connector
