کانکتور سری D38999 تولید کننده OEM ODM
انواع کانکتورهای دایره ای از تولید کننده OEM در چین
توضیحات محصول کانکتورهای نظامی 38999:
کانکتورهای MIL-DTL-38999 که قبلاً با نام MIL-C-38999 شناخته می شدند، در چهار سری عرضه می شوند: سری I، سری II، سری III و سری IV. آنها کانکتورهای مقاوم در برابر محیط زیست هستند که از کنتاکت های چین دار قابل جابجایی استفاده می کنند و دارای محدوده عملکرد -65 تا +200 درجه سانتیگراد هستند.
کانکتورهای سری I با اتصال سرنیزه ای هستند و دارای خواص ارتعاشی بالایی هستند. آنها ضد ضربه هستند و برای محیط های باد و رطوبت شدید ایده آل هستند. آنها زمانی استفاده می شوند که یک سیستم اتصال سریع قطع مورد نیاز است.
کانکتورهای سری II با اتصال سرنیزه ای هستند، ضد ضربه نیستند و دارای مشخصات کم هستند، بنابراین زمانی استفاده می شوند که وزن یا فضا محدود باشد، یا در شرایط ارتعاش کم، رطوبت بالا و باد شدید.
کانکتورهای سری III با یک نخ سه استارت پیچ سریع متصل می شوند، ضد ضربه هستند و برای کاربردهای جفت گیری و جدا کردن معمولی مناسب هستند و می توانند در محیط های با دمای بالا، رطوبت، باد یا ارتعاش در صورت استفاده با لوازم جانبی مناسب استفاده شوند.کانکتورهای سری III معمولاً در طرح های هوافضا استفاده می شوند.
کانکتورهای سری IV توسط یک مکانیسم Breech-Lok متصل می شوند، ضد ضربه، سبک وزن هستند و برای کاربردهای جفت گیری کور مناسب هستند، و همچنین دارای ویژگی های ارتعاشی بالا هستند. آنها در محیط های باد و رطوبت بالا در صورت استفاده با لوازم جانبی مناسب مناسب هستند.
ویژگی های کانکتورهای نظامی 38999 III:

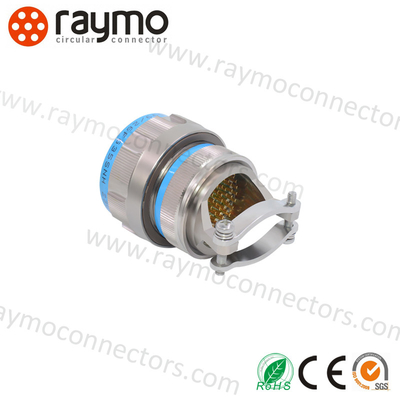

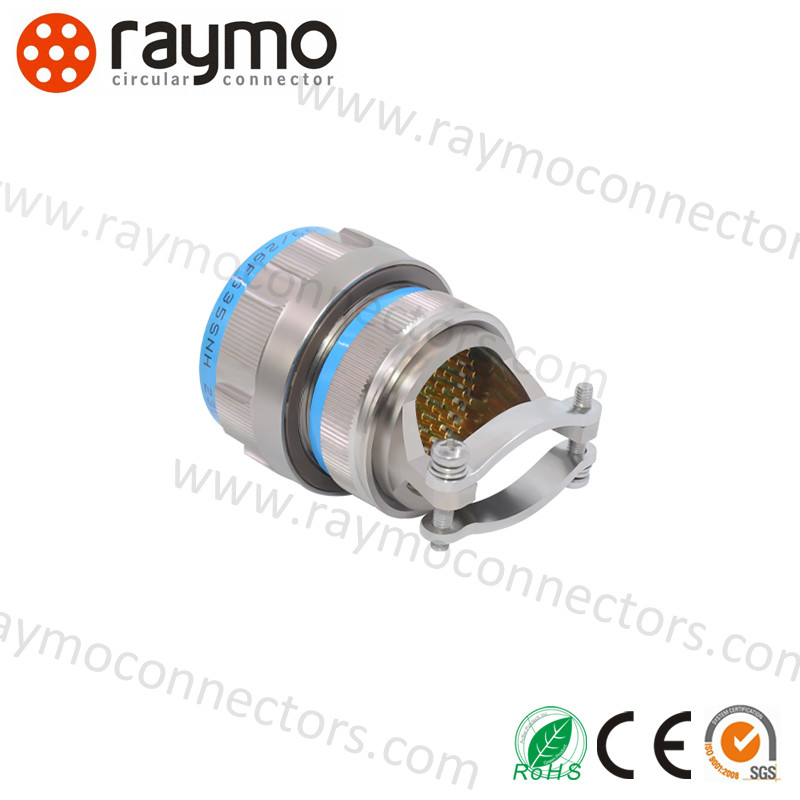

- کانکتور الکتریکی سری MIL-DTL-38999 Ⅲ
- مقدمه مختصر
- مطابقت با سری GJB 599A(MIL-DTL-38999K)Ⅲ
- اتصال نخ سه استارت سریع با مکانیسم ضد جدا شدن
- حجم کم، وزن سبک، چگالی تماس بالا
- محافظ EMI/RFI

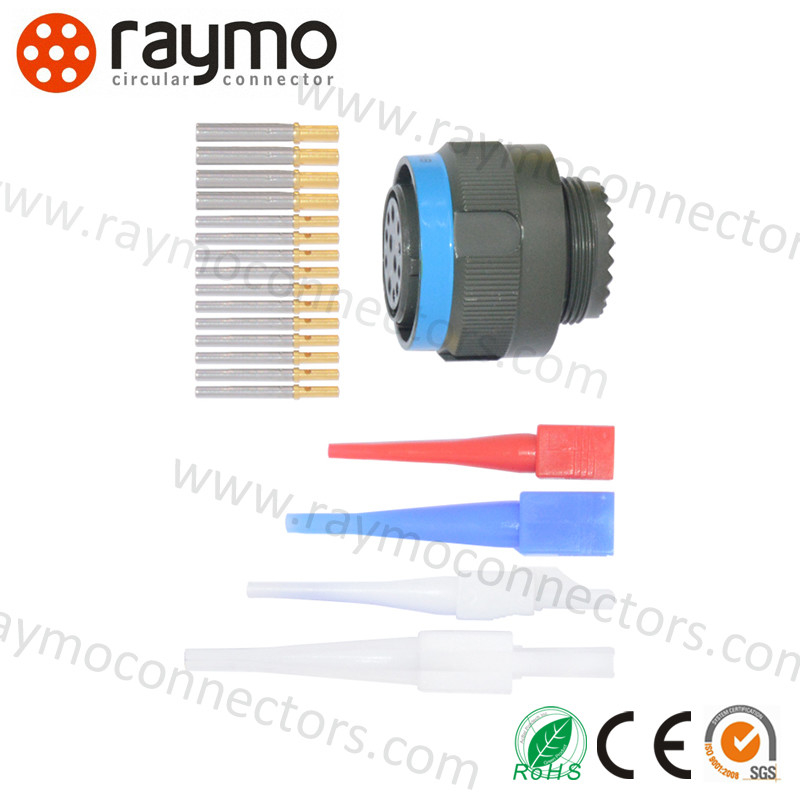

- تماس چین دار قابل جابجایی، پین ضد ضربه
- 12＃، 16＃ حفره های تماس را می توان با کنتاکت های فیبر نوری پر کرد
- 12＃، 10＃، 8＃ حفره های تماس را می توان با کنتاکت های کواکسیال یا کنتاکت های محافظ پر کرد
- پوسته ضد حریق، پوسته مواد کامپوزیت و پوسته آلیاژ آلومینیوم با آبکاری های مختلف
- مقاومت در برابر ارتعاش با استحکام بالا در دمای بالا و در محیط های خشن مانند باد، شن و ماسه، رطوبت و غیره اعمال می شود.
- استاندارد سازمانی: 21E0.204.102JT
|
|
|
|
|
|
|
سری I / سری II / سری III / سری IV
|
|
|
|
|
|
3 / 4 / 5 / 6 / 8 / 10 / 12 / 13 / 19 / 22 / 37 / 66 / 79 پین
|
|
|
|
|
|
A / B / C / D / E / F / G / H / J
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5A / 7.5A / 13A / 23A / 40A
|
|
|
≥5000 MΩ تا 25 درجه سانتیگراد و حداکثر 65٪ HR
|
|
|
|
|
|
|
|
|
-65℃ تا +175℃ / -65℃ تا +200℃
|
| [مکانیکی] |
[الکتریکی] |
| محفظه: |
آلیاژ آلومینیوم/فولاد ضد زنگ |
مقاومت تماس و جریان نامی |
| آبکاری: |
W - آبکاری کادمیوم سبز زیتونی |
تماس
size |
عملکرد
dia.(mm) |
تماس
resistance(mΩ) |
رتبه بندی
current(A) |
| F - آبکاری نیکل بدون الکترولیت |
22D |
Φ0.76 |
≤12 |
5 |
| K - فولاد ضد زنگ غیر فعال |
20# |
Φ1.00 |
≤5 |
7.5 |
| عایق: |
ترموپلاستیک یا ترموست |
16# |
Φ1.60 |
≤2.5 |
13 |
| Grommet و مهر و موم: |
لاستیک سیلیکونی |
16# |
Φ2.40 |
≤1.5 |
23 |
| تماس: |
آلیاژ مس با روکش طلا، چین دار، لحیم کاری، PCB |
10# |
Φ3.15 |
≤1.0 |
40 |
| استقامت: |
500 چرخه |
محافظ EMI: |
| ارتعاش: |
60 گرم، با چرخه دما و
لوازم جانبی شبیه سازی (36 ساعت) |
100MHz～1GHz: حداقل تضعیف 85dB
1GHz～10GHz: حداقل تضعیف 50dB |
| |
تصادفی: در دمای بالا، فرکانس
100～1000Hz، چگالی طیف توان 1g2/Hz، rms 41.7g در دمای محیط، فرکانس 100～1000Hz، چگالی طیف توان 5g2/Hz، rms 49.5g |
محیط عملیاتی |
| ضربه: |
در 3 میلی ثانیه نیمه سینوسی، مقدار اوج شتاب: 300 گرم |
محصولات را می توان در محیط های خشن مانند
ارتعاش شدید، باران، شن و ماسه، رطوبت و غیره استفاده کرد. |
پارامترهای فنی کانکتورهای نظامی 38999:
شماره گذاری قطعات کانکتورهای نظامی 38999:
کاربردهای کانکتورهای نظامی 38999:
اطلاعات شرکت کانکتورهای نظامی 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED به عنوان یک متخصص در طراحی و ساخت انواع کانکتورها و کابل های خاص، تجربه غنی در توسعه و تولید انواع کابل ها و آداپتور کانکتورهای مرتبط با آن جمع آوری کرده است. با کابل دوربین RED/Teradek Bond/ARRI، کابل برق دوربین Canon / Sony، کابل SDI، کابل USB، کابل ویدئویی، کابل CCD... ما خدمات مختلف OEM/ODM را به عنوان کاربردها و الزامات مختلف ارائه می دهیم.
محصولات ما به طور گسترده در انواع محیط های خشن و کاربردها، مانند دستگاه های کنترل صنعتی، تجهیزات پزشکی، تجهیزات اندازه گیری و بازرسی، تجهیزات صوتی و تصویری و نظامی و غیره استفاده می شود. علاوه بر این، سازگاری عالی با بسیاری از تامین کنندگان پیشرو دارد.
ما همیشه به روحیه نوآوری پایبند هستیم، به معرفی سری محصولات جدید شامل M5، M8، M9، M12، M16، M23 و سایر کانکتورهای داده ادامه می دهیم. با گواهی IP68، ISO9001، Rohs، CE، REACH تایید شده است.
سفارشی سازی کانکتورهای نظامی 38999:
کانکتورهای فشاری کششی دایره ای RAYMO LEMO
- نام تجاری: RAYMO
- شماره مدل: کانکتور Fischer
- محل مبدا: چین
- آبکاری تماس: طلا
- جنسیت: نر/ماده
- سبک اتصال: فشاری-کششی
- کانکتورهای متریک سخت
- کانکتورهای سیم برق
- کانکتورهای دایره ای صنعتی
همه کانکتورها را می توان با توجه به درخواست مشتری سفارشی کرد!
پشتیبانی و خدمات کانکتورهای نظامی 38999:
پشتیبانی و خدمات فنی برای کانکتورهای فشاری کششی دایره ای
ما پشتیبانی و خدمات فنی جامع را برای کانکتورهای فشاری کششی دایره ای خود ارائه می دهیم. تیم ما در ارائه راه حل های فنی برای برنامه های مختلف بسیار با تجربه است.
تیم ما آماده است تا به مشتریان در نصب، عیب یابی و تعمیرات کمک کند. ما همچنین کمک و آموزش در محل را ارائه می دهیم تا اطمینان حاصل شود که مشتریان می توانند از محصول به طور کامل استفاده کنند.
ما متعهد به ارائه خدمات عالی به مشتریان هستیم و تیم ما 24 ساعته و 7 روز هفته آماده پاسخگویی به هرگونه سوال یا ارائه پشتیبانی فنی است.
ما همچنین طیف گسترده ای از خدمات پس از فروش، مانند تمدید گارانتی و ارتقاء محصول را ارائه می دهیم.
اگر سوالی دارید یا به کمک نیاز دارید، لطفاً دریغ نکنید با ما تماس بگیرید.
