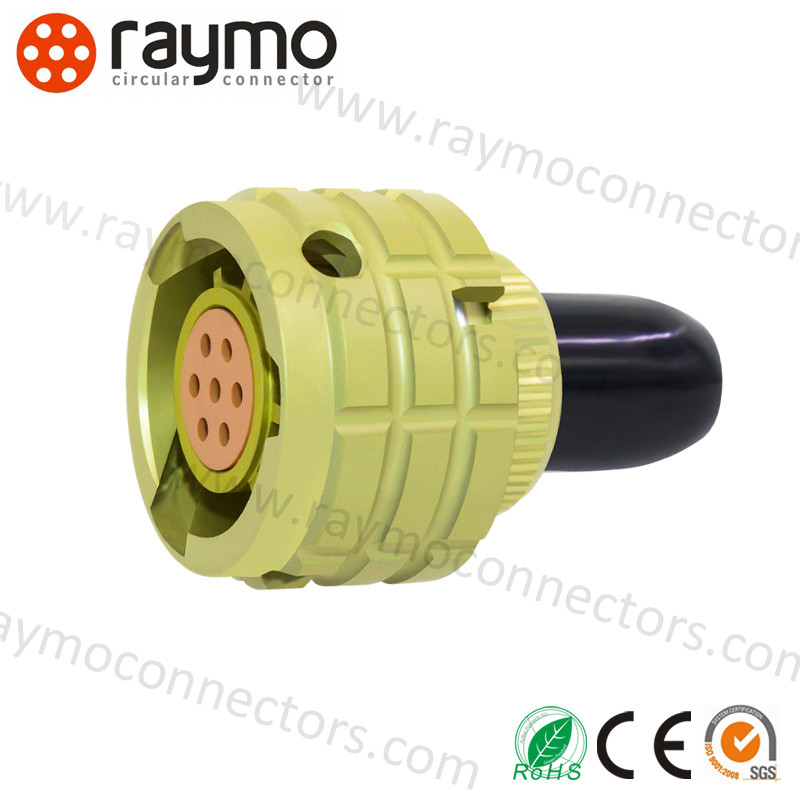

ONC-BS-1(2) سری کانکتور پوسته سایز 12 7 پین پلاگین مادگی با اتصال دم (اختیاری)-ONC-BS-1-7/12-P12-1-B
ONC-BS-1-7/12-P12-1-V, اندازه
Prct Description Military ONC-BS-1(2) اتصالات:
ONC-BS-1(2) کانکتور الکتریکی دایره ای سری OHS، روش اتصال اتصال سرنیزه را اتخاذ می کند، فرم اتصال انتهای قسمت تماس جوش داده می شود، prct دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت در برابر محیط خوب، قابلیت اطمینان بالا است، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم را بگیرد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری روسی ONC-BS-1(2) مطابقت و تعویض کرد.
اتصالات ONC-BS-1(2) برای کار در مدارهای الکتریکی با فرکانس بالا، متناوب (تا 3 مگاهرتز) و جریان پالس در نظر گرفته شده است.
اتصالات ONC-BS-1(2) از بدنه های مهر و موم شده و سوکت های کابل غیر مهر و موم شده برای مونتاژ حجیم تشکیل شده اند که از نفوذ ناخواسته محافظت می کنند.
اتصال دهنده ها - باینت.
بدنه ها بدون پوشش، سوکت ها با پوشش های فلزی پلاستیکی مستقیم ساخته می شوند.
طرح های چیدمان تماس، تعداد و قطر تماس در جدول 1 ارائه شده است.
پوشش تماس در اتصالات: ONC-BS-1 - نقره، ONC-BS-2 - طلا.
اتصالات برای مونتاژ داخلی در مطابقت با شرایط فنی BR0.364.030 TU، (پذیرش "5") تولید می شوند.
Military
ONC-BS-1(2)
ویژگی های اتصالات:
اندازه جمع و جور: ایده آل برای برنامه هایی که فضا محدود است.
عملکرد بالا: قادر به مدیریت نرخ داده و سطوح توان بالا با وجود اندازه کوچک آن است، و آن را برای طیف گسترده ای از برنامه ها مناسب می کند.ساخت بادوام: از مواد با کیفیت بالا ساخته شده است تا عمر طولانی را حتی در محیط های سخت تضمین کند.نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند و در زمان و تلاش در هنگام مونتاژ و نگهداری صرفه جویی می کند.
- شاخص های فنی
- شاخص
- مقدار
- مقاومت تماس
≤5mΩ
| مقاومت عایق |
≥1000MΩ (تحت شرایط عادی) |
| دمای محیط |
- 60°C~85°C |
| لرزش |
1-5000HZ 20g |
| ضربه |
1000g (یک بار); 100g (چندین بار); |
| قطر تماس |
Φ1.0mm |
| عمر مکانیکی |
250 بار وارد و خارج کنید |
| ساعات کار |
5000 ساعت |
| جریان کار، ولتاژ عملیاتی |
اندازه استاندارد پوسته |
| تعداد تماس |
جریان کار تک تماس (A) |
کل جریان (A)
| ولتاژ عملیاتی (V) |
10 |
4 |
3.7 |
15 |
| 18 |
12 |
7 |
3.1 |
C |
| 250 |
14 |
10 |
250 |
C |
| 250 |
18 |
19 |
2.1 |
C |
| 250 |
22 |
32 |
1.8 |
C |
| 250 |
27 |
50 |
1.5 |
C |
| 250 |
توضیحات مدل |
OHS |
B |
C |
1(2)
| 4(10) |
1 آبکاری نقره، 2 آبکاری طلا |
1(2) |
سرنیزه |
B |
دایره ای |
سرنیزه |
فوق العاده کوچک |
1 آبکاری نقره، 2 آبکاری طلا |
| تعداد تماس / اندازه استاندارد پوسته |
B - سوکت مربع (پین)، P - پلاگین دایره ای (سوکت) |
1. بدون اتصال دم 2. با اتصال دم مستقیم بدون محافظ |
موقعیت کلید |
همه آب و هوا |
نوع: 1-بدون اتصال دم (برای مشاهده کلیک کنید) |
شماره قطعه روسی |
شماره قطعه چینی |
شماره قطعه Amphenol |
ONC-BS-1-4/10-V1-1-V
| OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
ONC-BS-1-7/12-P12-1-V |
| OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
ONC-BS-1-10/14-V1-1-V |
| OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
ONC-BS-1-19/18-V1-1-V |
| OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
ONC-BS-1-32/22-V1-1-V |
| OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
ONC-BS-1-50/27-V1-1-V |
| OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
نوع: 2-با اتصال دم مستقیم بدون محافظ (برای مشاهده کلیک کنید) |
| شماره قطعه روسی |
شماره قطعه چینی |
شماره قطعه Amphenol |
ONC-BS-1-4/10-P12-1-V
| OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
ONC-BS-1-7/12-P12-1-V |
| OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
ONC-BS-1-10/14-P12-1-V |
| OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
ONC-BS-1-19/18-P12-1-V |
| OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
ONC-BS-1-32/22-P12-1-V |
| OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
ONC-BS-1-50/27-P12-1-V |
| OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |

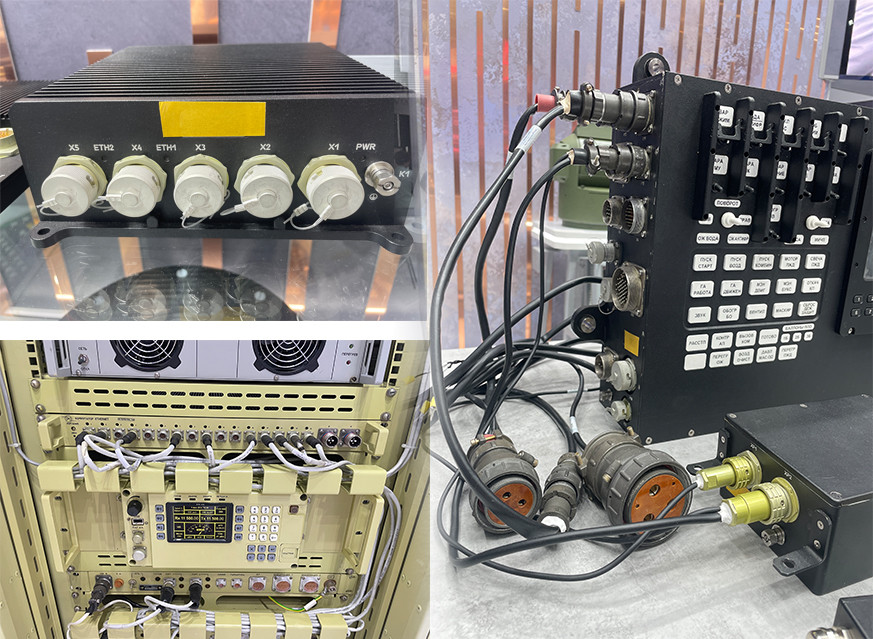

Military 38999 CONNECTORS Applications: |
