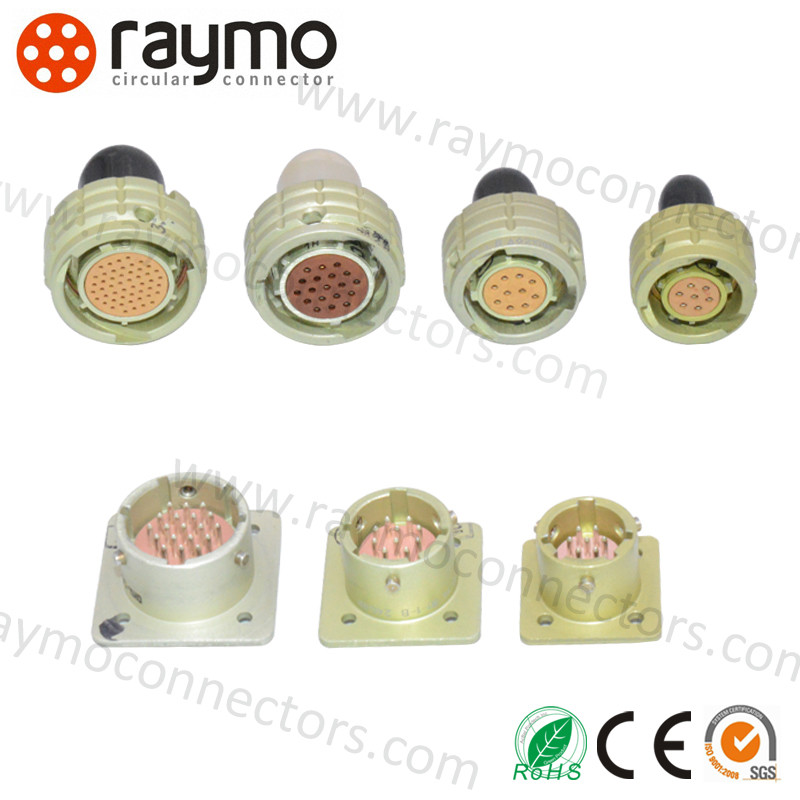

انواع کانکتورهای دایره ای از تولید کننده OEM در چین

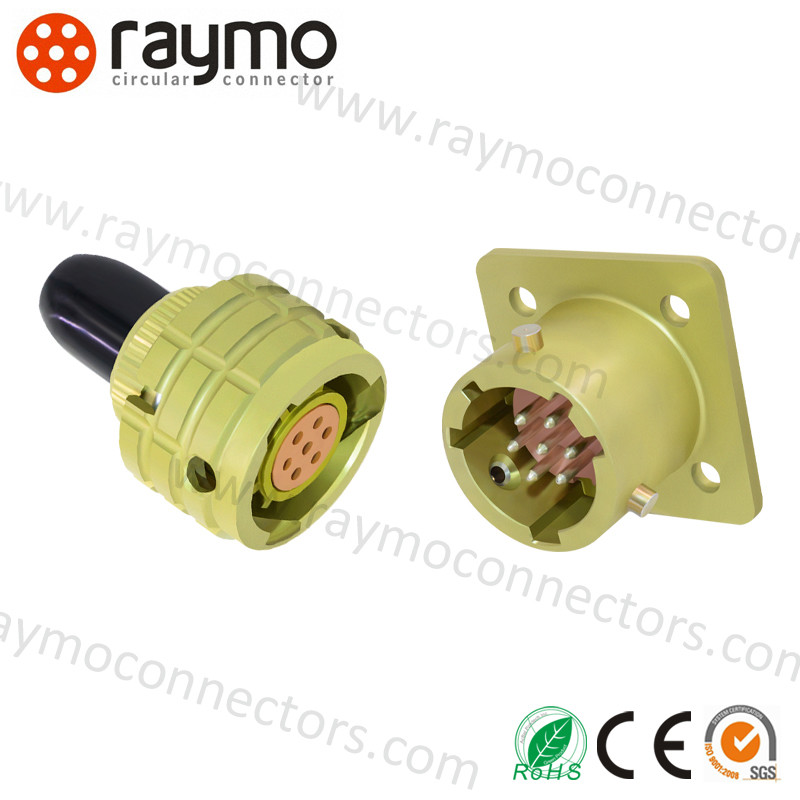

توضیحات Prct نظامیONC-BS-1(2)کانکتورها:
ONC-BS-1(2) کانکتور الکتریکی دایره ای سری OHS، روش اتصال اتصال سرنیزه را اتخاذ می کند، فرم اتصال انتهای قسمت تماس جوش داده می شود، prct دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت در برابر محیط خوب، قابلیت اطمینان بالا است، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم را بگیرد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری روسی ONC-BS-1(2) مطابقت و تعویض کرد.
اتصالات ONC-BS-1(2) برای کار در مدارهای الکتریکی جریان مستقیم و متناوب طراحی شده اند.
فرکانس بالا (اغلب تا 3 مگاهرتز) و جریان پالس.
اتصالات ONC-BS-1(2) از یک محفظه مهر و موم شده و یک کابل غیر مهر و موم شده تشکیل شده اند.
برای مونتاژ کلی، دارای قطبش های مختلفی هستند که از
اتصال ناخواسته جلوگیری می کند.
اتصال دهنده ها – اتصال سرنیزه.
محفظه ها بدون پوشش، محفظه ها با پوشش پلاستیک قالب گیری شده هستند.
طرح های موقعیت تماس، تعداد و قطر تماس در جدول 1 ارائه شده است.
پوشش تماس در اتصالات: ONC-BS-1 - نقره، ONC-BS-2 – طلا.
اتصالات برای مونتاژ داخلی در
مطابق با شرایط فنی BR0.364.030 TU، (پذیرش "5").
نظامی ONC-BS-1(2) ویژگی های کانکتورهای OHS:
- اندازه جمع و جور: ایده آل برای برنامه هایی که فضا محدود است.
- عملکرد بالا: قادر به مدیریت نرخ داده و سطوح توان بالا با وجود اندازه کوچک آن است، و آن را برای طیف گسترده ای از برنامه ها مناسب می کند.
- ساخت بادوام: از مواد با کیفیت بالا ساخته شده است تا عمر طولانی را تضمین کند، حتی در محیط های سخت.
- نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند، که باعث صرفه جویی در زمان و تلاش در هنگام مونتاژ و نگهداری می شود.
شاخص های فنی برای ONC-BS-1(2) کانکتورهای OHS
| شاخص |
مقدار |
| مقاومت تماس |
≤5mΩ |
| مقاومت عایق |
≥1000MΩ (در شرایط عادی) |
| دمای محیط |
- 60 درجه سانتیگراد تا 85 درجه سانتیگراد |
| لرزش |
1-5000HZ 20g |
| ضربه |
1000g (یک بار); 100g (چندین بار); |
| قطر تماس |
Φ1.0mm |
| عمر مکانیکی |
250 بار وارد و خارج کنید |
| ساعات کار |
5000 ساعت |
جریان کار، ولتاژ عملیاتی برای ONC-BS-1(2) کانکتورهای OHS
| اندازه استاندارد پوسته |
تعداد تماس |
جریان کار تک تماس (A) |
کل جریان (A) |
ولتاژ عملیاتی (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
توضیحات مدل برای ONC-BS-1(2) کانکتورهای OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| دایره ای |
سرنیزه |
فوق العاده کوچک |
1 آبکاری نقره، 2 آبکاری طلا |
تعداد تماس / اندازه استاندارد پوسته |
B - سوکت مربع (پین)، P - دوشاخه دایره ای (سوکت) |
1. بدون اتصال دم 2. با اتصال دم مستقیم بدون محافظ |
موقعیت کلید |
همه آب و هوا |

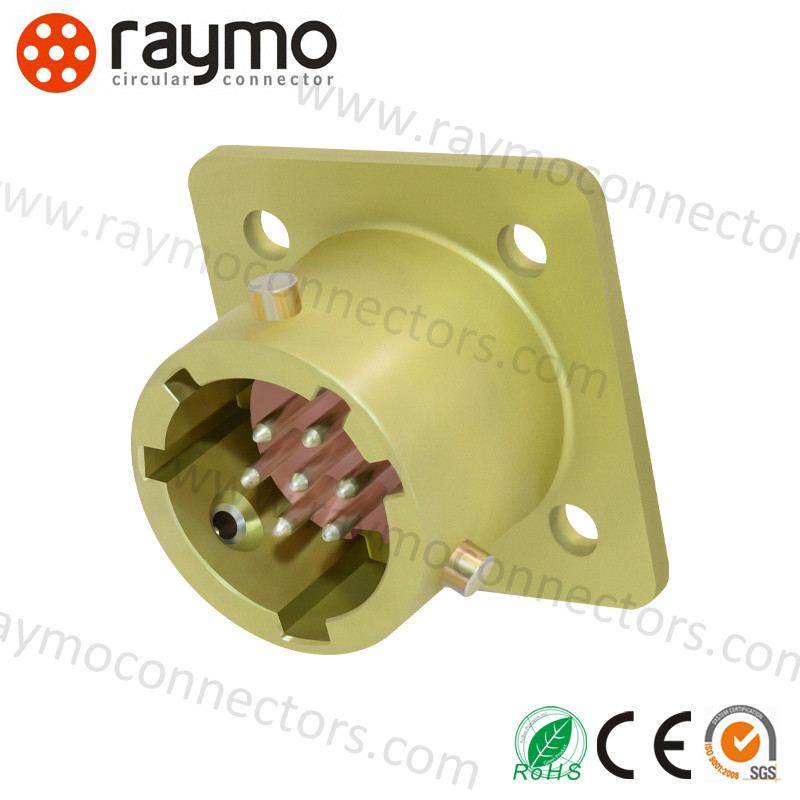

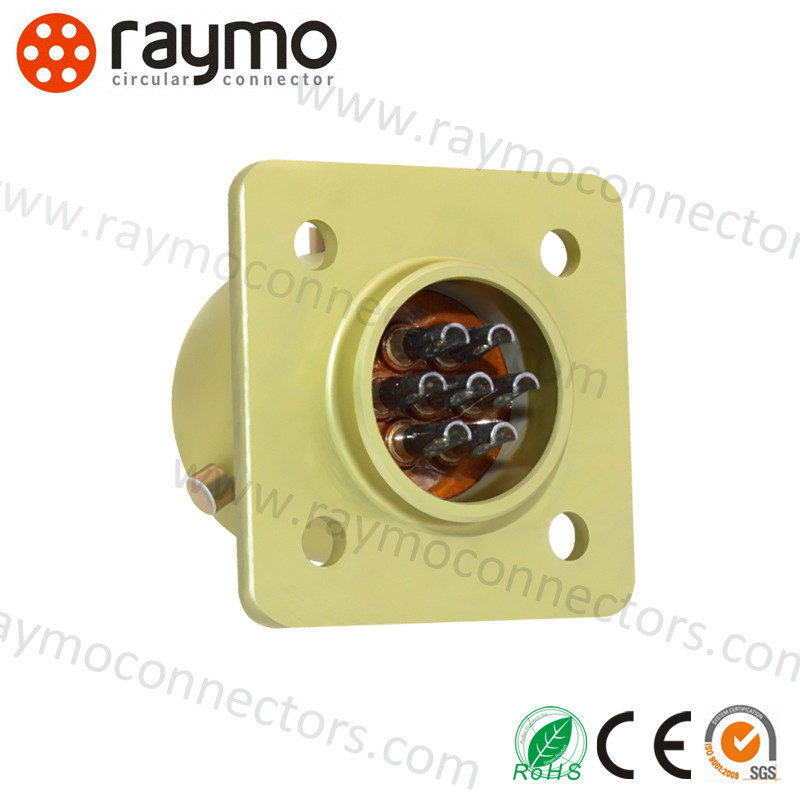

نوع: 1-بدون اتصال دم برای ONC-BS-1(2) کانکتورهای OHS
| شماره قطعه روسی |
شماره قطعه چینی |
شماره قطعه Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
نوع: 2-با اتصال دم مستقیم بدون محافظ برای ONC-BS-1(2) کانکتورهای OHS
| شماره قطعه روسی |
شماره قطعه چینی |
شماره قطعه Amphenol |
| ONC-BS-1-4/10-P12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-P12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-P12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-P12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-P12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-P12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |
