کانکتورهای روسی ONTS-BS، RB M4، SNTS23، SNTS127، 2RMT، 2RMD T، 2RTT در راه هستند!
انواع کانکتورهای دایره ای از تولید کننده OEM در چین

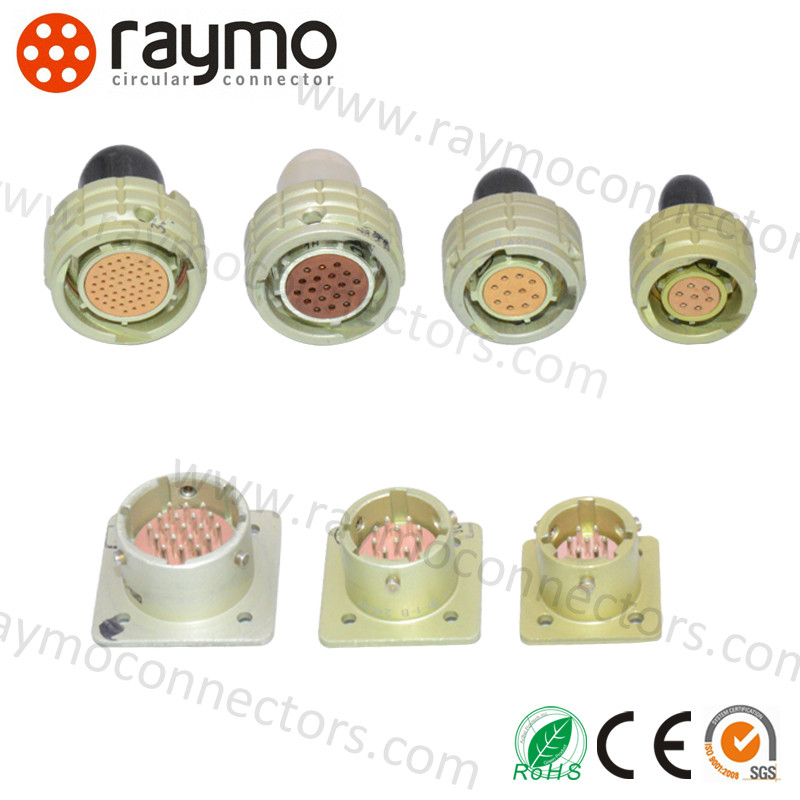

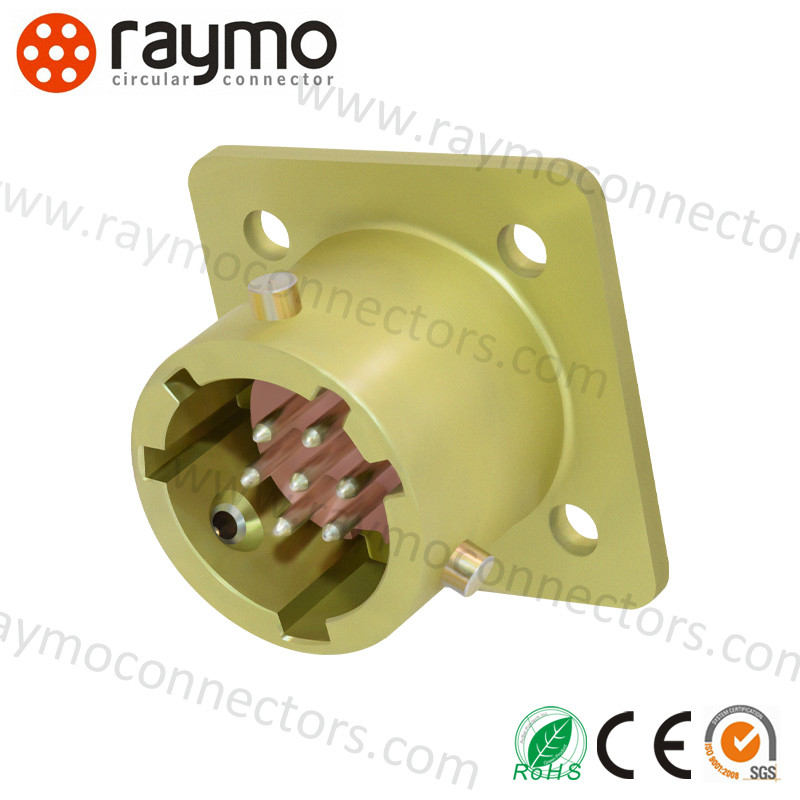

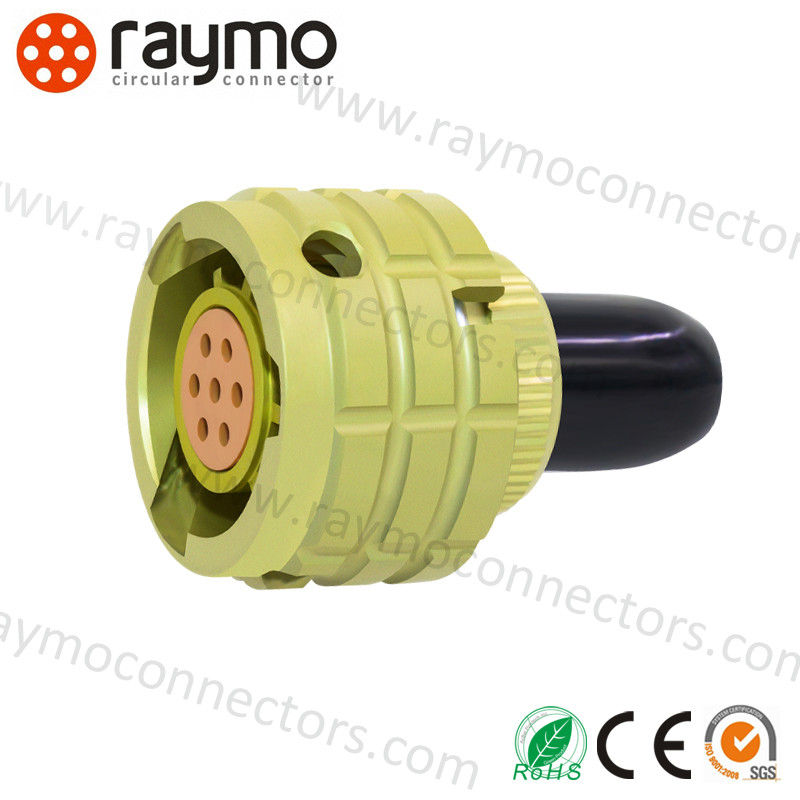

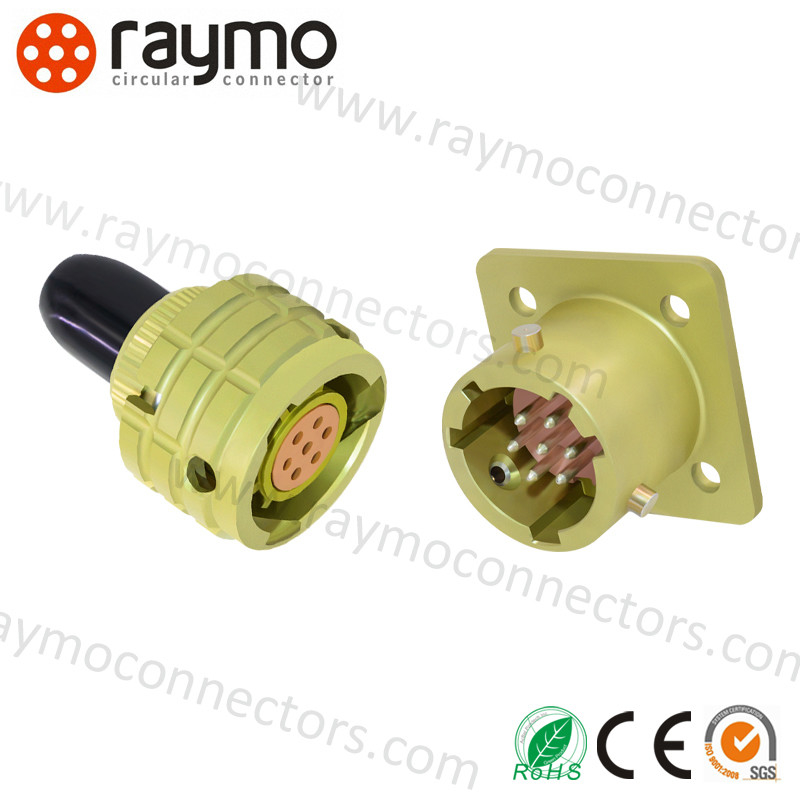

شرح محصول صنعتی ONTS-BS-1(2)کانکتورها:
ONTS-BS-1(2) کانکتور الکتریکی دایره ای سری OHS، روش اتصال از اتصال با قفل گلویی استفاده می کند، فرم اتصال انتهای قسمت تماس جوش داده شده است، محصول دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت محیطی خوب، قابلیت اطمینان بالا است، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم داشته باشد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری ONTS-BS-1(2) روسی تطبیق داد و تعویض کرد.
کانکتورهای ONTS-BS-1(2) برای کار در مدارهای الکتریکی جریان ثابت،
متناوب (اغلب تا 3 مگاهرتز) و پالسی طراحی شده اند.
کانکتورهای ONTS-BS-1(2) از یک دوشاخه با اتصال قفل گلویی و سوکت های کابل غیر مهر و موم شده تشکیل شده اند
برای مونتاژ حجمی، دارای قطبش چند پین بدنه، محافظت کننده
از اتصال غیر استاندارد.
اتصال کانکتورها - قفل گلویی است.
دوشاخه ها بدون روکش، سوکت ها با روکش پلاستیکی مستقیم هستند.
شماتیک های چیدمان کنتاکت ها، تعداد و قطر کنتاکت ها در جدول 1 آورده شده است.
پوشش کنتاکت ها در کانکتورها: ONTS-BS-1 - نقره ای، ONTS-BS-2 - طلایی.
کانکتورهای تولیدی برای مونتاژ داخلی در تمام شرایط آب و هوایی
مطابق با الزامات فنی BR0.364.030 TU، (پذیرش "5").
صنعتیONTS-BS-1(2) ویژگی های کانکتورهای OHS:
- اندازه فشرده: ایده آل برای کاربردهایی که فضا محدود است.
- عملکرد بالا: قادر به مدیریت نرخ داده بالا و سطوح توان بالا علی رغم اندازه کوچک خود، که آن را برای طیف گسترده ای از کاربردها مناسب می کند.
- ساختار بادوام: ساخته شده از مواد با کیفیت بالا برای اطمینان از عمر طولانی، حتی در محیط های خشن.
- نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند و در زمان و تلاش در طول مونتاژ و نگهداری صرفه جویی می کند.
شاخص های فنی برای اندازه استاندارد پوستهتعداد کنتاکت
| مقدار | مقاومت کنتاکت |
| ≤5mΩ | مقاومت عایق |
| ≥1000MΩ (در شرایط عادی) | دمای محیط |
| - 60 درجه سانتیگراد ~ 85 درجه سانتیگراد | لرزش |
| 1-5000 هرتز 20 گرم | ضربه |
| 1000 گرم (یک بار)؛ 100 گرم (چندین بار)؛ | قطر کنتاکت |
| Φ1.0 میلی متر | عمر مکانیکی |
| درج و خارج کردن 250 بار | ساعات کاری |
| 5000 ساعت | جریان کاری، ولتاژ عملیاتی برای |
کانکتورهای OHS ONTS-BS-1(2)اندازه استاندارد پوستهتعداد کنتاکت
| جریان کاری تک کنتاکت (A) | جریان کل (A) | ولتاژ عملیاتی (V) | 10 | 4 |
| 30 | 15 | 250 | 12 | برای |
| 3.1 | 22 | 250 | 1.8 | برای |
| 3 | 30 | 250 | 18 | برای |
| 2.1 | 40 | 250 | 22 | برای |
| 1.8 | 60 | 250 | 27 | برای |
| 1.5 | 75 | 250 | شرح مدل | برای |
کانکتورهای OHS ONTS-BS-1(2) OHSONTS-BS-1-4/10-R12-1-VOHS-BC-1-4/10-P2-1-V
| 1(2) | فوق العاده کوچک | B(P) | دایره ای | 1(2,3) | B | دایره ای | قفل گلویی | فوق العاده کوچک |
| 1 آبکاری نقره، 2 آبکاری طلا | تعداد کنتاکت / اندازه استاندارد پوسته | B - سوکت مربعی (پین)، P - دوشاخه دایره ای (سوکت) | 1. بدون اتصال دم 2. با اتصال دم مستقیم بدون شیلد | موقعیت کلید | تمام آب و هوا | نوع: 1-بدون اتصال دم برای | کانکتورهای OHS ONTS-BS-1(2) | شماره قطعه روسی |
شماره قطعه چینیONTS-BS-1-4/10-R12-1-VOHS-BC-1-4/10-P2-1-V
| ONTS-BS-1-4/10-R12-1-V | ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V |
| OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V | ONTS-BS-1-10/14-V1-1-V |
| OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V | ONTS-BS-1-19/18-V1-1-V |
| OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V | ONTS-BS-1-32/22-V1-1-V |
| OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V | ONTS-BS-1-50/27-V1-1-V |
| OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V | نوع: 2-با اتصال دم مستقیم بدون شیلد برای |
| کانکتورهای OHS ONTS-BS-1(2) | شماره قطعه روسی | شماره قطعه چینی |
شماره قطعه AmphenolONTS-BS-1-4/10-R12-1-VOHS-BC-1-4/10-P2-1-V
| ONTS-BS-1-4/10-R12-1-V | ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V |
| ONTS-BS-1-7/12-R12-1-V | ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V |
| ONTS-BS-1-10/14-R12-1-V | ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V |
| ONTS-BS-1-19/18-R12-1-V | ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V |
| ONTS-BS-1-32/22-R12-1-V | ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V |
| ONTS-BS-1-50/27-R12-1-V | کاربردهای کانکتورهای صنعتی ONTS-BS | اطلاعات شرکت کانکتورهای 38999 |
| SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED به عنوان یک متخصص در طراحی و تولید انواع کانکتورها و کابل های ویژه، تجربه غنی در توسعه و تولید انواع کابل ها و آداپتورهای کانکتور مرتبط با آن ها را انباشته کرده است. با کابل های RED/Teradek Bond/ARRI Camera، کابل برق دوربین Canon / Sony، کابل SDI، کابل USB، کابل ویدئو، کابل CCD... ما خدمات مختلف OEM/ODM را برای کاربردها و نیازهای مختلف ارائه می دهیم. |
محصولات ما به طور گسترده در انواع محیط ها و کاربردهای خشن استفاده می شوند، مانند دستگاه های کنترل صنعتی، تجهیزات پزشکی، تجهیزات اندازه گیری و بازرسی، تجهیزات صوتی و تصویری و صنعتی و غیره. علاوه بر این، سازگاری عالی با بسیاری از تامین کنندگان پیشرو دارد. |
ما همیشه به روح نوآوری پایبند هستیم و به معرفی سری محصولات جدید از جمله M5، M8، M9، M12، M16، M23 و سایر کانکتورهای داده ادامه می دهیم. با گواهینامه های IP68، ISO9001، Rohs، CE، REACH تایید شده است. |
سفارشی سازی کانکتورهای صنعتی ONTS-BS:
کانکتورهای دایره ای Push Pull RAYMO LEMO
نام تجاری: RAYMO
شماره مدل: کانکتور فیشر
محل مبدا: چین
آبکاری کنتاکت: طلا
جنسیت: نر/ماده - سبک اتصال: Push-Pull
- کانکتورهای متریک سخت
- کانکتورهای کابل الکتریکی
- کانکتورهای دایره ای صنعتی
- تمام کانکتورها را می توان بر اساس درخواست مشتری سفارشی کرد!
- پشتیبانی و خدمات کانکتورهای صنعتی ONTS-BS:
- پشتیبانی فنی و خدمات برای کانکتورهای دایره ای Push Pull
- ما پشتیبانی فنی و خدمات جامع برای کانکتورهای دایره ای Push Pull خود ارائه می دهیم. تیم ما در ارائه راه حل های فنی برای کاربردهای مختلف بسیار باتجربه است.
- تیم ما برای کمک به مشتریان در نصب، عیب یابی و تعمیرات در دسترس است. ما همچنین کمک در محل و آموزش را برای اطمینان از اینکه مشتریان می توانند از محصول به طور کامل استفاده کنند، ارائه می دهیم.
ما به ارائه خدمات عالی به مشتریان اختصاص داده ایم و تیم ما 24/7 برای پاسخگویی به هر گونه سوال یا ارائه پشتیبانی فنی در دسترس است.
ما همچنین طیف گسترده ای از خدمات پس از فروش، مانند تمدید گارانتی و ارتقاء محصول را ارائه می دهیم.
اگر هر گونه سوالی دارید یا به کمک نیاز دارید، لطفاً در تماس با ما تردید نکنید.
سوالات متداول:
Q1. آیا می توانم یک نمونه داشته باشم؟
بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم. برخی از نمونه ها رایگان هستند و برخی از نمونه ها باید از قبل پرداخت شوند و هزینه پس از سفارش بیشتر بازپرداخت می شود.
Q2. زمان تولید چقدر است؟
ما موجودی داریم، تحویل سریع کمتر از 5000 قطعه.
Q3. چگونه کالا را ارسال می کنید و چقدر طول می کشد تا برسد؟
-
ما اغلب با DHL، UPS، FedEx، TNT، SF یا EMS ارسال می کنیم. معمولاً 3-5 روز طول می کشد تا برسد.
Q4. آیا OEM موجود است؟
بله. ما تجربه غنی و توانایی خوبی در تبدیل طرح و ایده شما به محصول واقعی داریم، معمولاً حدود 20 تا 30 روز طول می کشد تا محصول جدید از طراحی قالب تا تولید نهایی.
