شرح محصول صنعتی ОНЦ-БС-1(2) کانکتورها:
ОНЦ-БС-1(2) کانکتور الکتریکی دایره ای سری OHS، روش اتصال از اتصال با چفت و بست استفاده می کند، فرم اتصال انتهای قسمت تماس جوش داده شده است، محصول دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت محیطی خوب، قابلیت اطمینان بالا است، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم داشته باشد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری ОНЦ-БС-1(2) روسی مطابقت داد و تعویض کرد.
Соединители ОНЦ-БС-1(2) предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.

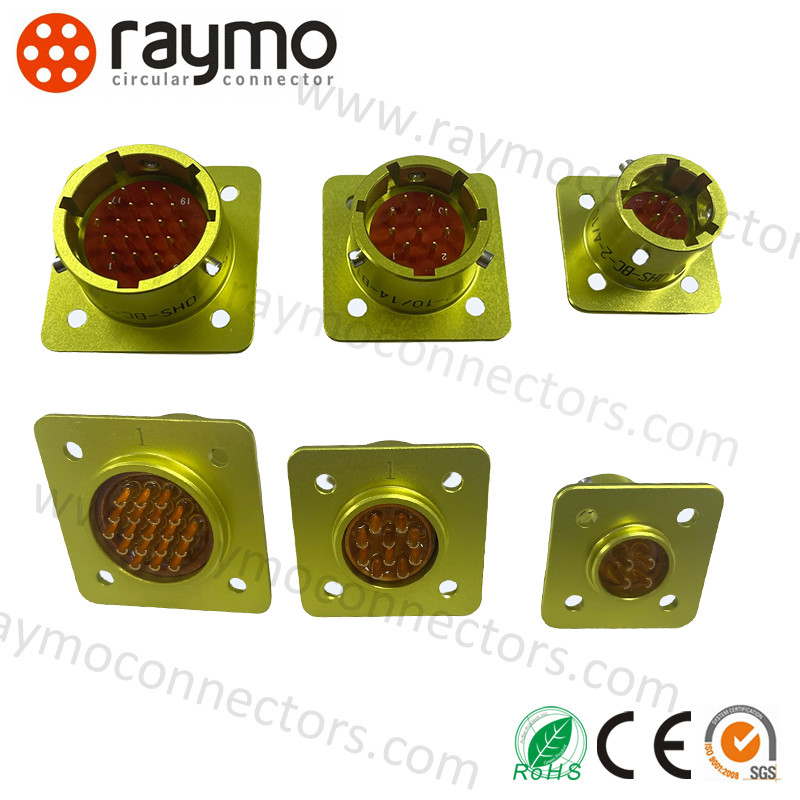

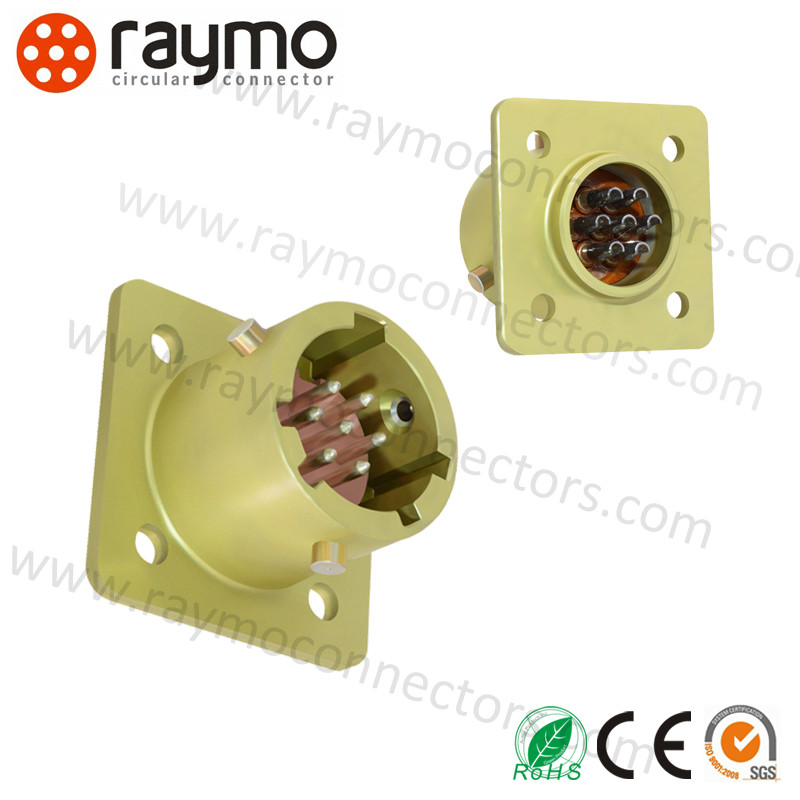

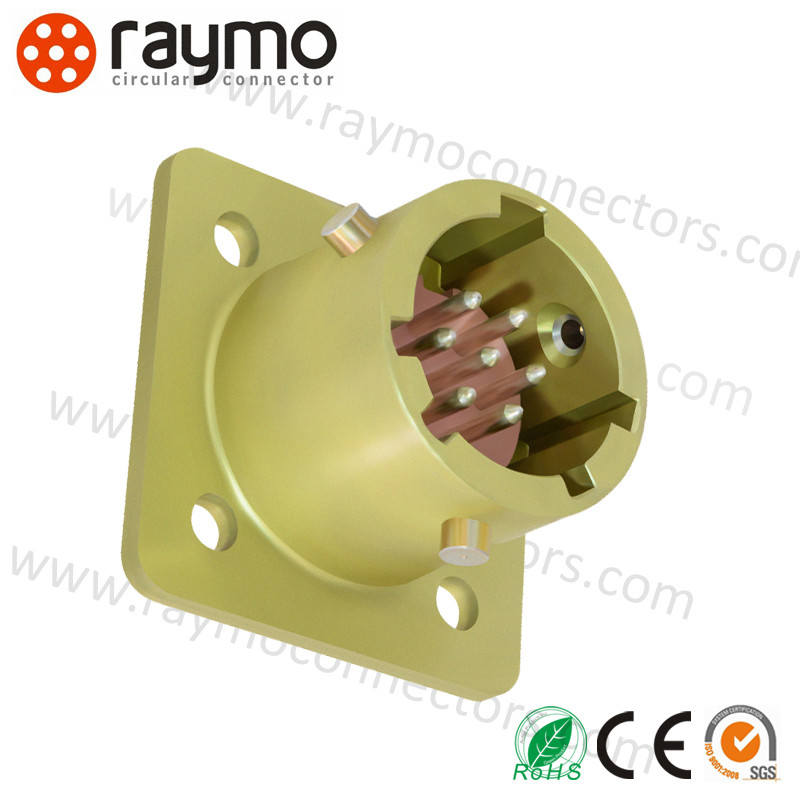

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнении в
соответствии с техническими условиями БР0.364.030 ТУ, (приемка “5”).
صنعتیОНЦ-БС-1(2) ویژگی های کانکتورهای OHS:
- اندازه فشرده: ایده آل برای کاربردهایی که فضا محدود است.
- عملکرد بالا: قادر به مدیریت نرخ داده بالا و سطوح توان علی رغم اندازه کوچک خود، که آن را برای طیف گسترده ای از برنامه ها مناسب می کند.
- ساختار بادوام: ساخته شده از مواد با کیفیت بالا برای اطمینان از عمر طولانی، حتی در محیط های خشن.
- نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند و در زمان و تلاش در طول مونتاژ و نگهداری صرفه جویی می کند.
شاخص های فنی برای ОНЦ-БС-1(2) کانکتورهای OHS
| شاخص | مقدار |
| مقاومت تماس | ≤5mΩ |
| مقاومت عایق | ≥1000MΩ (در شرایط عادی) |
| دمای محیط | - 60°C~85°C |
| لرزش | 1-5000HZ 20g |
| ضربه | 1000g(یک بار); 100g(چندین بار); |
| قطر تماس | Φ1.0mm |
| عمر مکانیکی | درج و خارج کردن 250 بار |
| ساعات کاری | 5000 ساعت |
جریان کاری، ولتاژ عملیاتی برای ОНЦ-БС-1(2) کانکتورهای OHS
| اندازه استاندارد پوسته | تعداد تماس | جریان کاری تک تماس (A) | جریان کل (A) | ولتاژ عملیاتی (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
شرح مدل برای ОНЦ-БС-1(2) کانکتورهای OHS
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| دایره ای | چفت و بست | فوق العاده کوچک | 1 آبکاری نقره، 2 آبکاری طلا | تعداد تماس / اندازه استاندارد پوسته | B - سوکت مربعی (پین)، P - دوشاخه دایره ای (سوکت) | 1. بدون اتصال دم 2. با اتصال دم مستقیم بدون شیلد | موقعیت کلید | تمام آب و هوا |
نوع: 1-بدون اتصال دم برای ОНЦ-БС-1(2) کانکتورهای OHS
| شماره قطعه روسی | شماره قطعه چینی | شماره قطعه Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |

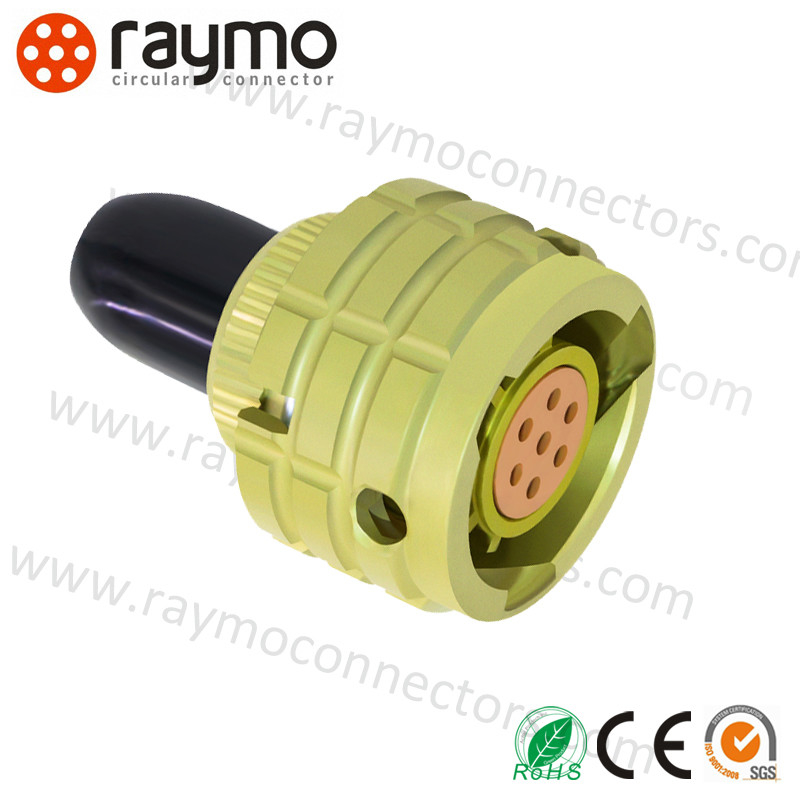

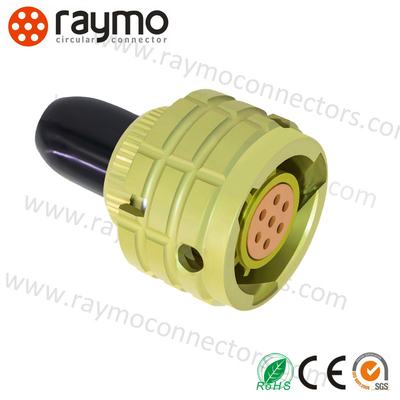

نوع: 2-با اتصال دم مستقیم بدون شیلد برای ОНЦ-БС-1(2) کانکتورهای OHS
| شماره قطعه روسی | شماره قطعه چینی | شماره قطعه Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
