توضیحات Prct نظامیОНЦ-БС-1(2)کانکتورها:

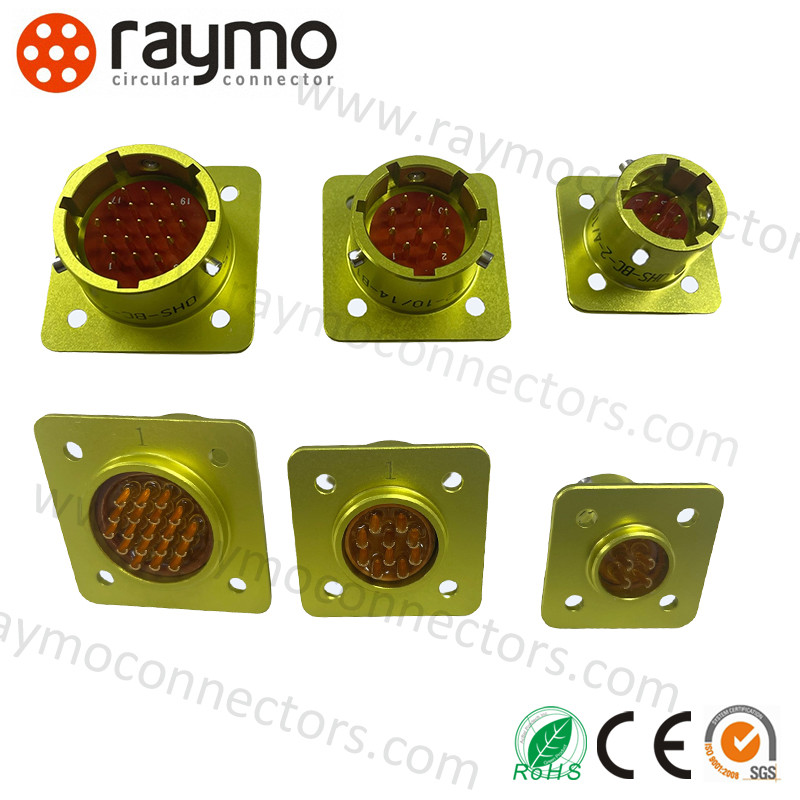

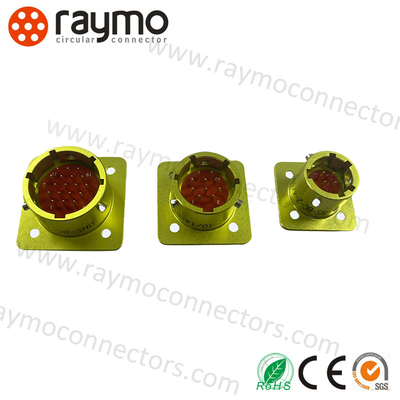

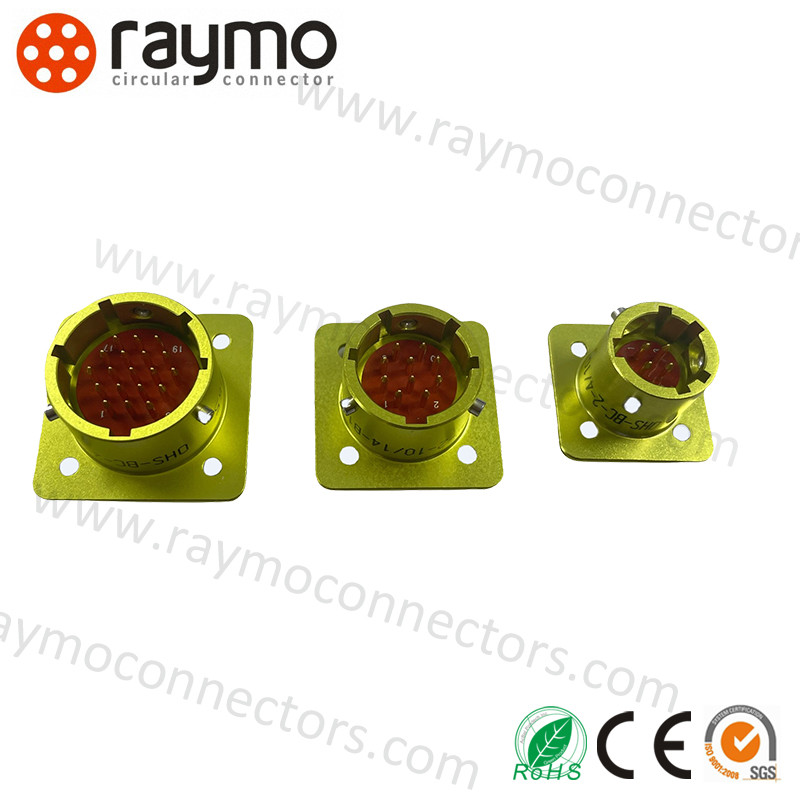

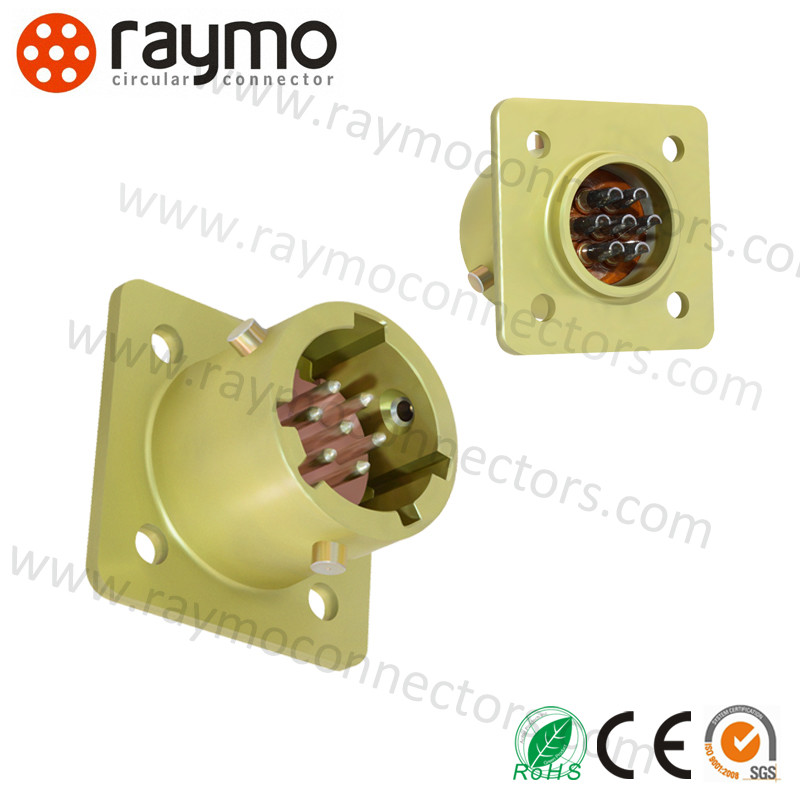

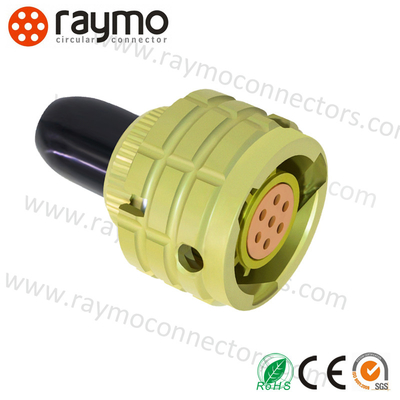

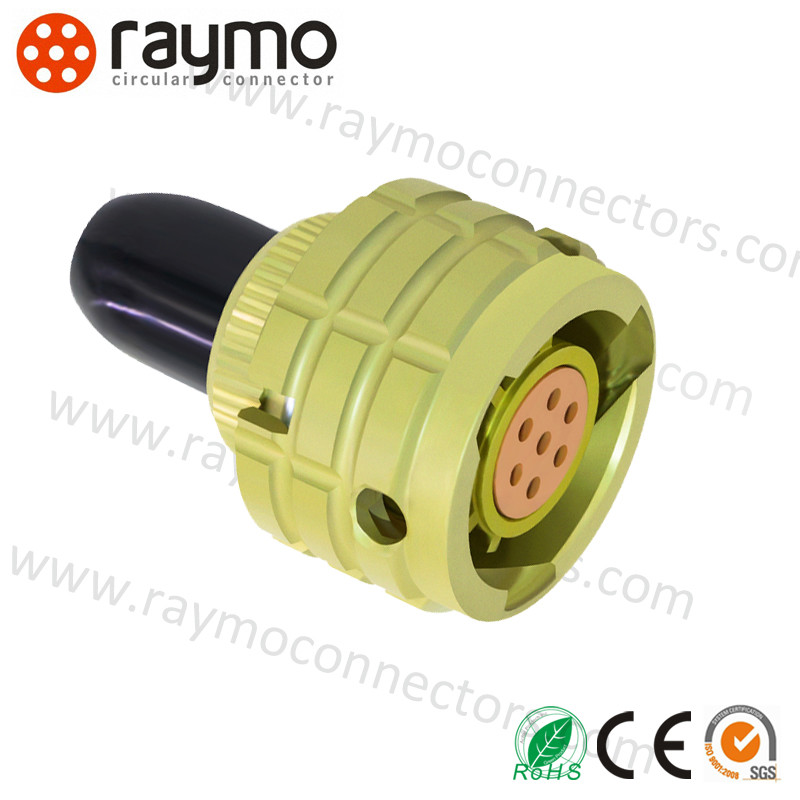

ОНЦ-БС-1(2) کانکتور الکتریکی دایره ای سری OHS، روش اتصال، اتصال سرنیزه را اتخاذ می کند، فرم اتصال انتهای قسمت تماس جوش داده می شود، prct دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت در برابر محیط خوب، قابلیت اطمینان بالا است، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم را بگیرد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری روسی ОНЦ-БС-1(2) مطابقت و تعویض کرد.
اتصالات ОНЦ-БС-1(2) برای کار در مدارهای الکتریکی با جریان مستقیم و متناوب، با فرکانس بالا (اغلب تا 3 مگاهرتز) و جریان پالس طراحی شده اند.
اتصالات ОНЦ-БС-1(2) از یک محفظه مهر و موم شده و یک کابل غیر مهر و موم شده تشکیل شده است.
برای مونتاژ کلی، دارای قطبش های مختلفی است که از اتصال ناخواسته جلوگیری می کند.
اتصال دهنده ها - سرنیزه.
محفظه ها بدون پوشش، سوکت ها با پوشش های فلزی پلاستیکی مستقیم هستند.
طرح های موقعیت تماس، تعداد و قطرهای تماس در جدول 1 ارائه شده است.
پوشش تماس در اتصالات: ОНЦ-БС-1 - نقره، ОНЦ-БС-2 - طلا.
اتصالات برای مونتاژ داخلی در اجرای سازگار با شرایط فنی BR0.364.030 TU، (پذیرش “5”) تولید می شوند.
نظامی
ОНЦ-БС-1(2)
ویژگی های کانکتورهای OHS :
اندازه جمع و جور: ایده آل برای برنامه هایی که فضا محدود است.عملکرد بالا: قادر به مدیریت نرخ داده و سطوح توان بالا با وجود اندازه کوچک آن است، و آن را برای طیف گسترده ای از برنامه ها مناسب می کند.ساخت بادوام: از مواد با کیفیت بالا ساخته شده است تا عمر طولانی را حتی در محیط های سخت تضمین کند.
- نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند و در زمان و تلاش در هنگام مونتاژ و نگهداری صرفه جویی می کند.
- شاخص های فنی برای
- ОНЦ-БС-1(2)
- کانکتورهای OHS
شاخصتعداد تماسجریان کار تک تماس (A)
| ≤5mΩ |
مقاومت عایق |
| ≥1000MΩ (در شرایط عادی) |
دمای محیط |
| - 60°C~85°C |
لرزش |
| 1-5000HZ 20g |
ضربه |
| 1000g (یک بار); 100g (چندین بار); |
قطر تماس |
| Φ1.0mm |
عمر مکانیکی |
| 250 بار وارد و خارج کنید |
ساعات کار |
| 5000 ساعت |
جریان کار، ولتاژ عملیاتی برای |
| ОНЦ-БС-1(2) |
کانکتورهای OHS |
اندازه استاندارد پوستهتعداد تماسجریان کار تک تماس (A)
| کل جریان (A) |
ولتاژ عملیاتی (V) |
10 |
4 |
3.7 |
| 250 |
250 |
12 |
7 |
ОНЦ-БС-1(2) |
| 22 |
250 |
14 |
60 |
ОНЦ-БС-1(2) |
| 30 |
250 |
18 |
19 |
ОНЦ-БС-1(2) |
| 40 |
250 |
22 |
32 |
ОНЦ-БС-1(2) |
| 60 |
250 |
27 |
50 |
ОНЦ-БС-1(2) |
| 75 |
250 |
توضیحات مدل |
برای |
ОНЦ-БС-1(2) |
کانکتورهای OHSOHSشماره قطعه چینیشماره قطعه Amphenol
| 1(2) |
فوق العاده کوچک |
B(P) |
دایره ای |
1(2,3) |
B |
دایره ای |
سرنیزه |
فوق العاده کوچک |
| 1 آبکاری نقره، 2 آبکاری طلا |
تعداد تماس / اندازه استاندارد پوسته |
B - سوکت مربع (پین)، P - دوشاخه دایره ای (سوکت) |
1. بدون اتصال دم 2. با اتصال دم مستقیم بدون محافظ |
موقعیت کلید |
همه آب و هوا |
نوع: 1-بدون اتصال دم برای |
ОНЦ-БС-1(2) |
کانکتورهای OHS |
شماره قطعه روسیشماره قطعه چینیشماره قطعه Amphenol
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
| نوع: 2-با اتصال دم مستقیم بدون محافظ برای |
ОНЦ-БС-1(2) |
کانکتورهای OHS |
شماره قطعه روسیشماره قطعه چینیشماره قطعه Amphenol
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
| اطلاعات شرکت کانکتورهای نظامی ОНЦ-БС |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED به عنوان یک متخصص در طراحی و ساخت انواع کانکتورها و کابل های خاص، تجربه غنی در توسعه و تولید انواع کابل ها و آداپتورهای کانکتور مرتبط با آن جمع آوری کرده است. با کابل دوربین RED/Teradek Bond/ARRI، کابل برق دوربین Canon / Sony، کابل SDI، کابل USB، کابل ویدئو، کابل CCD... ما خدمات مختلف OEM/ODM را به عنوان کاربردها و الزامات مختلف ارائه می دهیم. |
محصولات ما به طور گسترده در انواع محیط ها و کاربردهای سخت، مانند دستگاه های کنترل صنعتی، تجهیزات پزشکی، تجهیزات اندازه گیری و بازرسی، تجهیزات صوتی و تصویری و نظامی و غیره استفاده می شود. علاوه بر این، سازگاری عالی با بسیاری از تامین کنندگان پیشرو دارد. |
ما همیشه به روح نوآوری پایبند هستیم، به معرفی سری محصولات جدید از جمله M5، M8، M9، M12، M16، M23 و سایر کانکتورهای داده ادامه می دهیم. با گواهی IP68، ISO9001، Rohs، CE، REACH تایید شده است.
