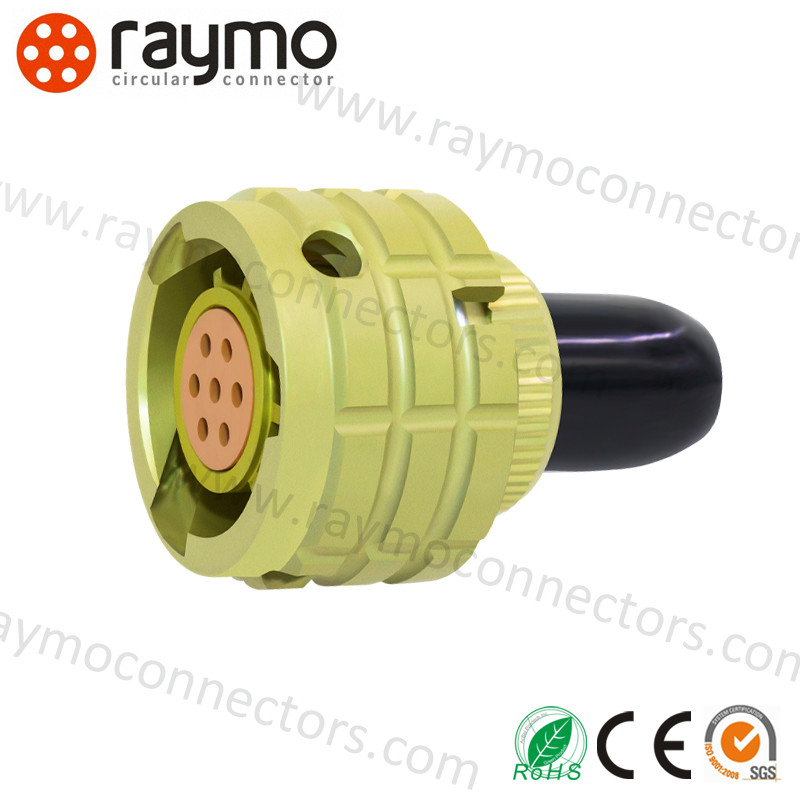

کانکتور فوق العاده کوچک سری ONC-BS-1(2) Bayonet، اندازه پوسته کانکتور 12 7 پین، دوشاخه مادگی با اتصال دم (اختیاری)l) - ONC-BS-1-7/12-P12-1-B

توضیحات Prct نظامیONC-BS-1(2)کانکتورها:

ONC-BS-1(2)

کانکتورهای فوق العاده کوچک سری OHS bayonet عمدتاً فناوری کانکتور روسی را اتخاذ می کنند. این نوع کانکتور به طور گسترده در مدارهای DC و AC انواع ابزارهای الکتریکی، رادیویی و کنترلی استفاده می شود. این کانکتور از دوشاخه ها و سوکت ها تشکیل شده است که دارای موقعیت های کلیدی چند سطحی برای نصب هستند. حالت اتصال کانکتور از نوع bayonet است. سوکت هیچ اتصال دمی ندارد و دوشاخه دارای یک اتصال دم پلاستیکی مستقیم است. در عین حال، می توان آن را با قطعات اصلی سری روسی ONC-BS-1(2) مطابقت داد و با آنها تعویض کرد.

کانکتورهای ONC-BS-1(2) برای کار در مدارهای الکتریکی جریان مستقیم و متناوب طراحی شده اند.
متناوب (اغلب تا 3 مگاهرتز) و جریان پالس.
کانکتورهای ONC-BS-1(2) از یک بدنه مهر و موم شده و یک سوکت کابل غیر مهر و موم شده تشکیل شده اند.
برای مونتاژ حجیم، دارای قطبش های مختلف بدنه هستند که از اتصال تصادفی جلوگیری می کنند.
اتصال کانکتورها - bayonet.
بدنه ها بدون روکش هستند، سوکت ها با بدنه های پلاستیکی مستقیم.
طرح های قرارگیری کانکتورها، تعداد و قطرهای کانکتورها در جدول 1 ارائه شده است.
پوشش کانکتورها در کانکتورها: ONC-BS-1 - نقره، ONC-BS-2 - طلا.
کانکتورها برای مونتاژ داخلی در اجرای آب و هوایی در
مطابق با شرایط فنی BR0.364.030 TU، (پذیرش “5”).

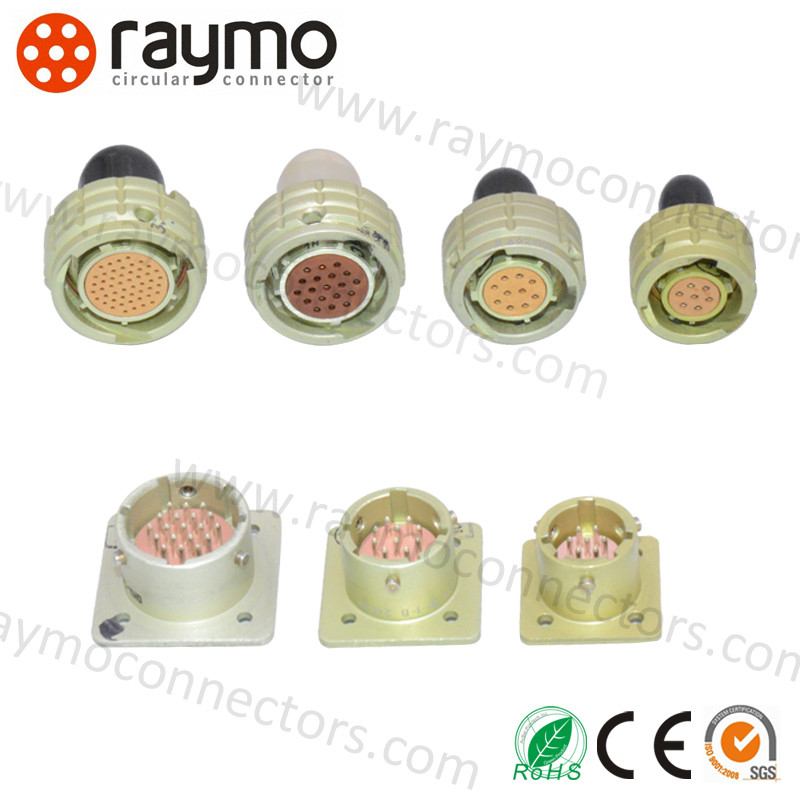

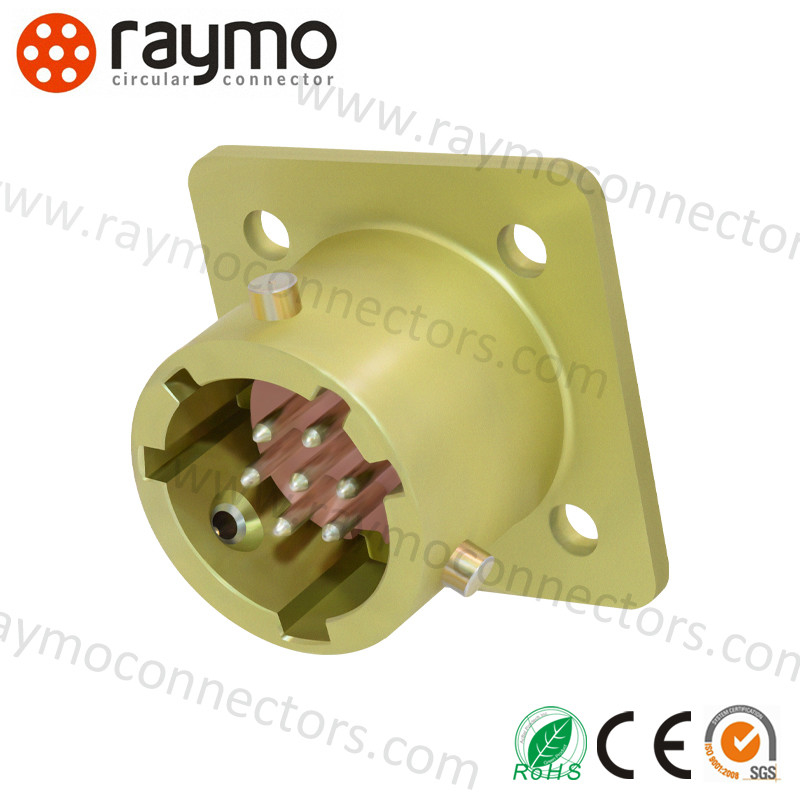

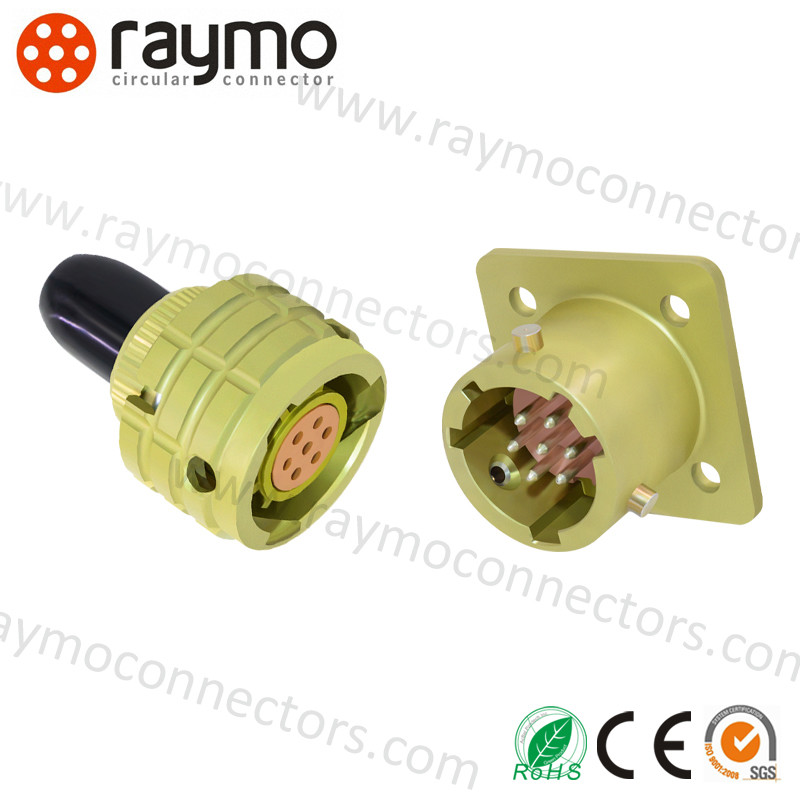

عکس های Prcts

تاریخچه Prcts

ОНЦ-БС-1(2) سری بیونت اتصال دهنده بسیار کوچک پوسته اندازه 12 7 پین پلگ زنانه با اتصال دم (اختیاری) -ОНЦ-БС-1-7/12-P12-1-B 0

کانکتور الکتریکی فوق العاده کوچک سری OHS

1. شاخص های فنی	4
مقدار	4
≤5mΩ	مقاومت عایق
≥1000MΩ (در شرایط عادی)	دمای محیط
- 60°C~85°C	لرزش
1-5000HZ 20g	ضربه
1000g (یک بار); 100g (چندین بار);	قطر تماس
Φ1.0mm	عمر مکانیکی
250 بار وارد و خارج کنید	ساعات کار
5000 ساعت	گارانتی
15 سال	2. جریان کار، ولتاژ عملیاتی
اندازه استاندارد پوسته	تعداد تماس

جریان کار تک تماس (A)	4	4	4	4
3.7	15	250	12	7
40	22	250	14	ONC-BS-1-10/14-B1-1-B
3	30	250	1.5	ONC-BS-1-10/14-B1-1-B
2.1	40	250	22	ONC-BS-1-10/14-B1-1-B
1.8	60	250	27	ONC-BS-1-10/14-B1-1-B

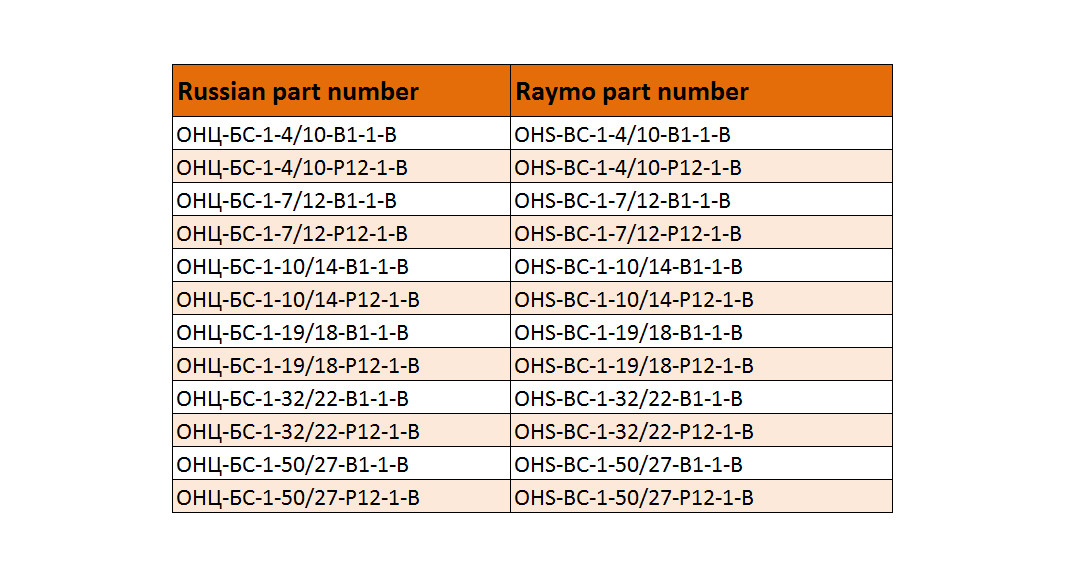

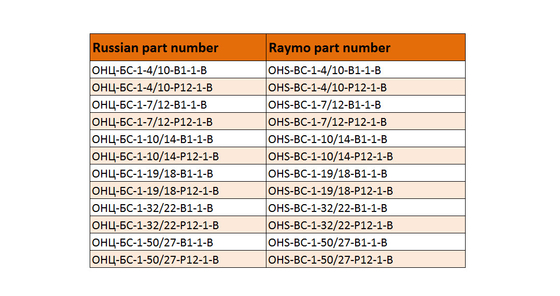

1.5	75	250	شماره قطعه روسی	ONC-BS-1-10/14-B1-1-B
ONC-BS-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B	ONC-BS-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B	ONC-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-P2-1-B	ONC-BS-1-19/18-P2-1-B
OHS-BC-1-19/18-B1-1-B	ONC-BS-1-32/22-B1-1-B
OHS-BC-1-32/22-B1-1-B	ONC-BS-1-50/27-B1-1-B
OHS-BC-1-50/27-B1-1-B	شماره قطعه روسی
شماره قطعه چینی	ONC-BS-1-4/10-P2-1-B
OHS-BC-1-4/10-P2-1-B	ONC-BS-1-7/12-P2-1-B
OHS-BC-1-7/12-P2-1-B	ONC-BS-1-10/14-P2-1-B

OHS-BC-1-10/14-P2-1-B	ONC-BS-1-19/18-P2-1-B
OHS-BC-1-19/18-P2-1-B	ONC-BS-1-32/22-P2-1-B
OHS-BC-1-32/22-P2-1-B	ONC-BS-1-50/27-P2-1-B
OHS-BC-1-50/27-P2-1-B	سوالات متداول
سوالات متداول کانکتور OHS روسی	1.
آیا می توانم یک سفارش نمونه داشته باشم؟	بله، از سفارش نمونه کانکتور 2PM روسی برای تست و بررسی کیفیت استقبال می شود.
2. شرایط پرداخت شما چیست؟	معمولاً T / T را می پذیریم، برای سفارشات منظم، شرایط پرداخت 30٪ سپرده است، موجودی قبل از حمل و نقل پرداخت می شود.

3. زمان تحویل چقدر است؟

معمولاً 10 روز پس از دریافت پیش پرداخت طول می کشد.

4.شرایط بسته بندی شما چیست؟
ابتدا در کیسه پلاستیکی و سپس در جعبه کوچک و در نهایت در کارتن های خنثی بزرگ بسته بندی می شود.

5.
مدت گارانتی چقدر است

یک سال پس از تحویل.

برچسب:

محل منبع:	چین
نام تجاری:	RAYMO
شماره مدل:	оnц-бс-1 (2)

مقدار حداقل تعداد سفارش:	5
قیمت:	USD25
زمان تحویل:	5-8 هفته
شرایط پرداخت:	t/t
قابلیت ارائه:	2000pcs
