خانه محصولاتاتصالات مدور نظامیONC-BS-1 سری 2 کانکتور سرنیزه فوق‌العاده کوچک، اندازه پوسته 12، سوکت 7 پین نر برای ماشین‌آلات صنعتی ONC-BS-1-7/12-B1-1-B

ONC-BS-1 سری 2 کانکتور سرنیزه فوق‌العاده کوچک، اندازه پوسته 12، سوکت 7 پین نر برای ماشین‌آلات صنعتی ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
اطلاعات پایه
محل منبع: چین
نام تجاری: RAYMO
شماره مدل: оnц-бс-1 (2)
مقدار حداقل تعداد سفارش: 5
قیمت: USD25
زمان تحویل: 5-8 هفته
شرایط پرداخت: t/t
قابلیت ارائه: 2000pcs
اکنون تماس بگیرید
برجسته کردن:

کانکتور Bayonet با 7 پین

,

کانکتور سرنیزه ماشین‌آلات صنعتی

,

ONC-BS-1 سری 2 کانکتور سرنیزه



کانکتور اولترا کوچک سری OHS با اتصال نر و مادگی bayonet، سایز پوسته 12، 7 پین نر - OHS-BC-1-7/12-B1-1-B



توضیحات محصول صنعتیسری OHS-BC-1(2) کانکتورها:



OHS-BC-1(2)



کانکتورهای اولترا کوچک سری OHS عمدتاً از فناوری کانکتور روسی استفاده می‌کنند. این نوع کانکتور به طور گسترده در مدارهای DC و AC انواع ابزارهای الکتریکی، رادیویی و کنترلی استفاده می‌شود. این کانکتورها از پلاگ و سوکت تشکیل شده‌اند و دارای موقعیت‌های کلید چند سطحی برای نصب هستند. حالت اتصال کانکتور از نوع bayonet است. سوکت فاقد اتصال دم است و پلاگ دارای اتصال دم پلاستیکی مستقیم است. در عین حال، می‌تواند با قطعات اصلی سری OHS-BC-1(2) روسی مطابقت داشته و با آنها تعویض شود.

کانکتورهای OHS-BC-1(2) برای کار در مدارهای الکتریکی جریان مستقیم، متناوب (اغلب تا 3 مگاهرتز) و جریان پالسی طراحی شده‌اند.
کانکتورهای OHS-BC-1(2) از یک پلاگ با اتصال герметичный و یک سوکت با اتصال کابل غیر герметичный تشکیل شده‌اند.
برای مونتاژ حجمی، دارای قطبش چند شاخه‌ای بدنه هستند که از اتصال غیرمجاز محافظت می‌کند.
اتصال کانکتورها - bayonet است.
پلاگ‌ها بدون روکش و سوکت‌ها با روکش پلاستیکی مستقیم تولید می‌شوند.
نقشه‌های جانمایی پین‌ها، تعداد و قطر پین‌ها در جدول 1 آورده شده است.
پوشش پین‌ها در کانکتورها: OHS-BC-1 - نقره‌ای، OHS-BC-2 - طلایی.
کانکتورها برای مونتاژ داخلی در کاربردهای تمام آب و هوایی مطابق با الزامات فنی BR0.364.030 TU، (پذیرش "5") تولید می‌شوند.

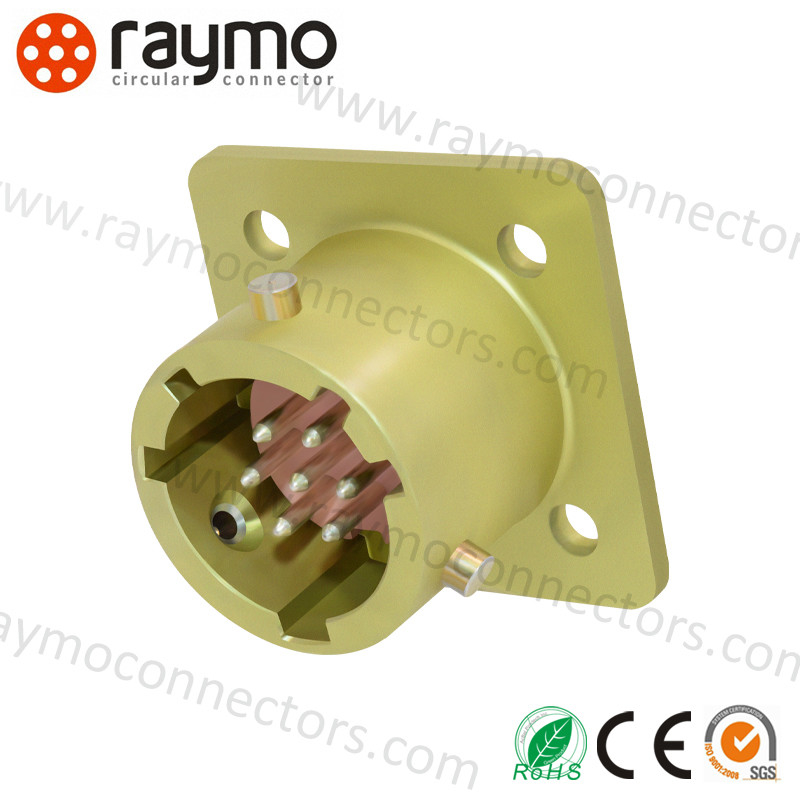

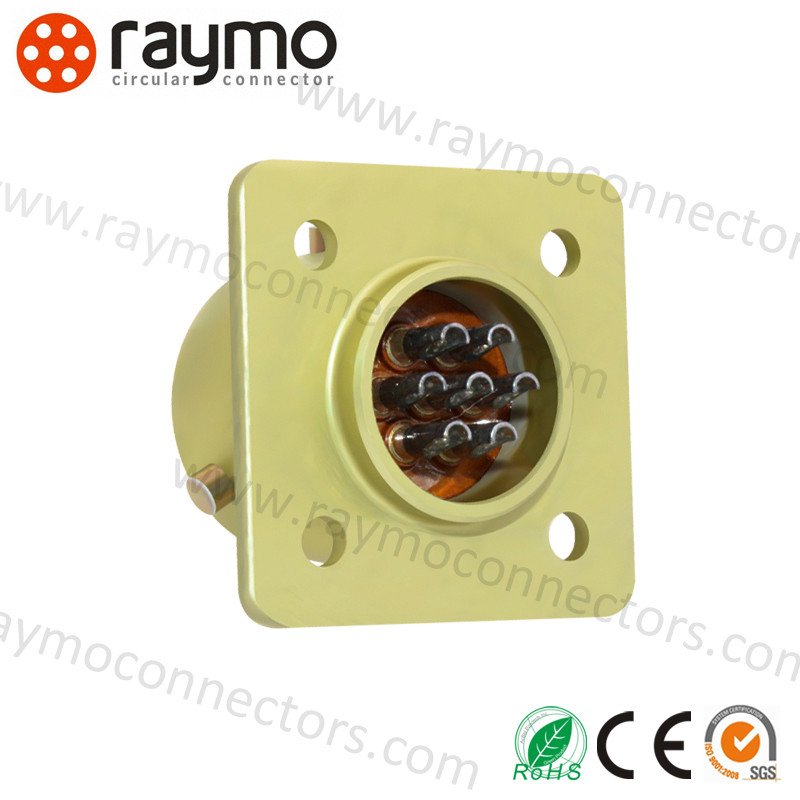

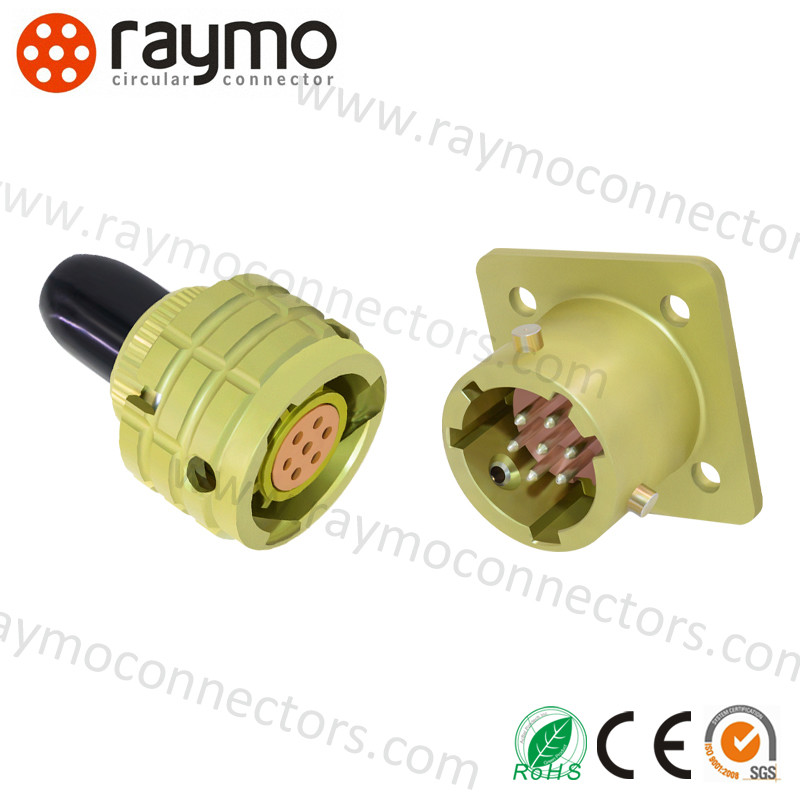

عکس محصولات
دیتاشیت محصولات
کانکتور الکتریکی اولترا کوچک سری OHS



ONC-BS-1 سری 2 کانکتور سرنیزه فوق‌العاده کوچک، اندازه پوسته 12، سوکت 7 پین نر برای ماشین‌آلات صنعتی ONC-BS-1-7/12-B1-1-BONC-BS-1 سری 2 کانکتور سرنیزه فوق‌العاده کوچک، اندازه پوسته 12، سوکت 7 پین نر برای ماشین‌آلات صنعتی ONC-BS-1-7/12-B1-1-BONC-BS-1 سری 2 کانکتور سرنیزه فوق‌العاده کوچک، اندازه پوسته 12، سوکت 7 پین نر برای ماشین‌آلات صنعتی ONC-BS-1-7/12-B1-1-B





1. شاخص‌های فنی





جریان کاری تک پین (A)

مقدار

جریان کاری تک پین (A)

≤5mΩ

مقاومت عایق

≥1000MΩ (در شرایط عادی)

دمای محیط

- 60°C~85°C

لرزش

1-5000HZ 20g

ضربه

1000g (یک بار)؛ 100g (چندین بار)؛

قطر پین

Φ1.0mm

عمر مکانیکی

250 بار اتصال و جدا کردن

ساعات کاری

5000 ساعت

گارانتی

15 سال

2. جریان کاری، ولتاژ کاری











جریان کاری تک پین (A)

جریان کاری تک پین (A)

جریان کاری تک پین (A)

جریان کاری تک پین (A)

جریان کل (A)

ولتاژ کاری (V)

10

4

3.7

250

250

12

7

OHS-BC-1-4/10-B1-1-B

22

250

14

60

OHS-BC-1-4/10-B1-1-B

30

250

18

19

OHS-BC-1-4/10-B1-1-B

40

250

22

32

OHS-BC-1-4/10-B1-1-B

60

250

27

50

OHS-BC-1-4/10-B1-1-B

75

250

شماره قطعه روسی

شماره قطعه چینی

OHS-BC-1-4/10-B1-1-B





OHS-BC-1-4/10-P2-1-B

OHS-BC-1-7/12-P2-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B

شماره قطعه روسی

شماره قطعه چینی

OHS-BC-1-4/10-P2-1-B



OHS-BC-1-4/10-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BC-1-7/12-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BC-1-10/14-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BC-1-19/18-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BC-1-32/22-P2-1-B OHS-BC-1-50/27-P2-1-B
OHS-BC-1-50/27-P2-1-B سوالات متداول
سوالات متداول کانکتور OHS روسی 1.



آیا می‌توانم سفارش نمونه داشته باشم؟



بله، سفارش نمونه کانکتور 2PM روسی برای تست و بررسی کیفیت خوش آمدید.

2. شرایط پرداخت شما چیست؟معمولاً، ما T/T را می‌پذیریم. برای سفارشات عادی، شرایط پرداخت شامل 30% ودیعه و پرداخت مابقی قبل از حمل و نقل است.
3. زمان تحویل چقدر است؟

معمولاً 10 روز پس از دریافت پیش پرداخت طول می‌کشد.
4.

شرایط بسته‌بندی شما چیست؟
ابتدا در کیسه پلاستیکی، سپس در جعبه کوچک و در نهایت در کارتن‌های بزرگ خنثی بسته‌بندی می‌شود.

5.دوره گارانتی چقدر است؟
یک سال پس از تحویل.
