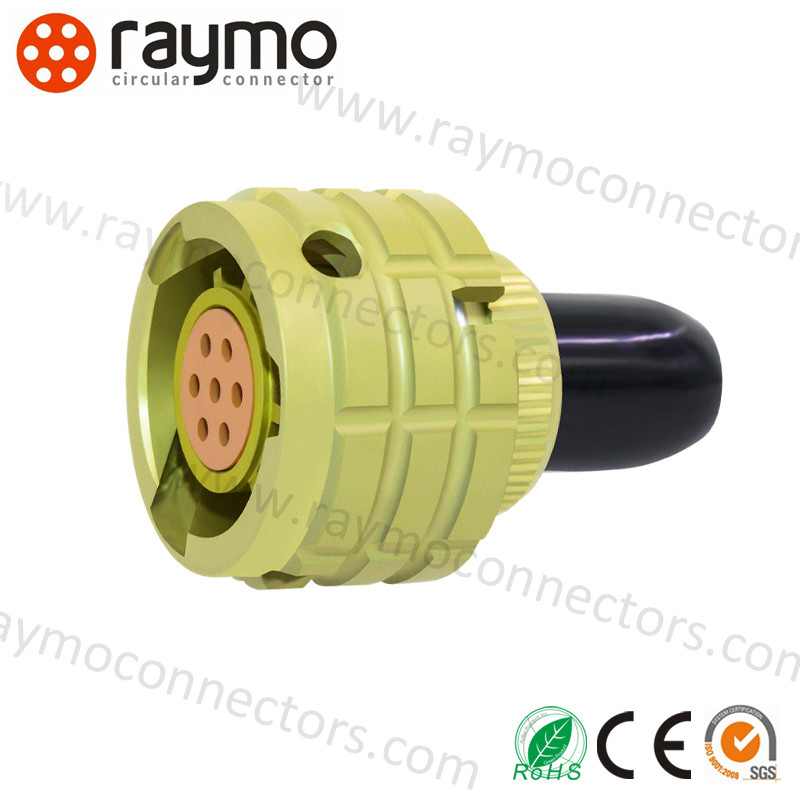

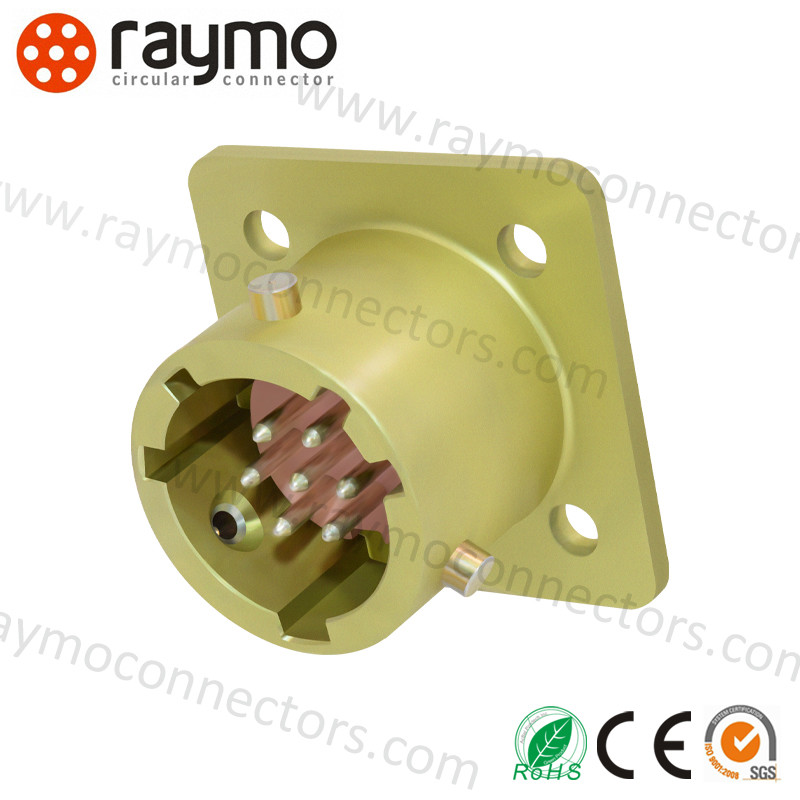

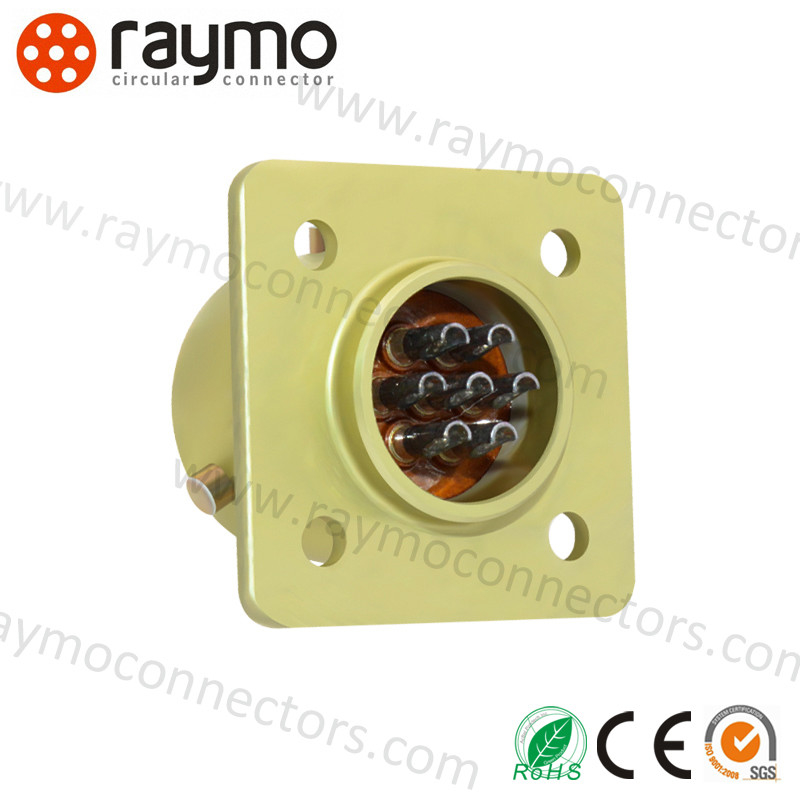

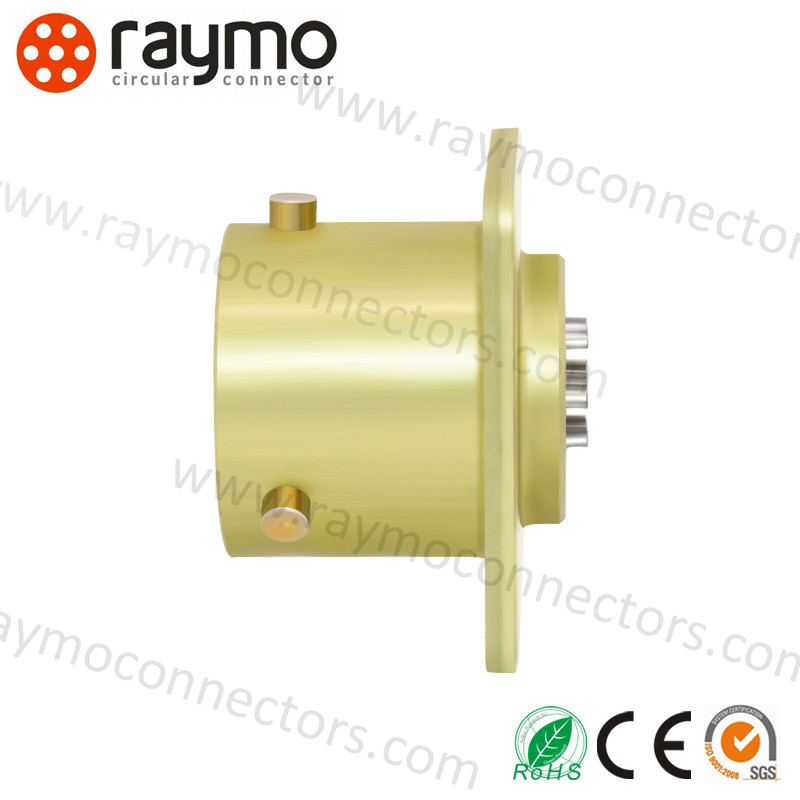

ОНЦ-БС-1(2) سری بیونت شیل اتصال بسیار کوچک اندازه 12 7 پین سوکت مرد-ОНЦ-БС-1-7/12-B1-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
اطلاعات پایه
محل منبع: چین
نام تجاری: RAYMO
شماره مدل: оnц-бс-1 (2)
مقدار حداقل تعداد سفارش: 5
قیمت: USD25
زمان تحویل: 5-8 هفته
شرایط پرداخت: t/t
قابلیت ارائه: 2000pcs
اکنون تماس بگیرید
برجسته کردن:

کنتاکتور او این سی-بی سی-1-7/12-B1-1-B,ОНЦ-БС-1(2) کنتاکتور بسیار کوچک بیونت,اتصال دهنده بسیار کوچک 7 پینayonet

,

ОНЦ-БС-1(2) Bayonet Ultra-small Connector

,

7 Pin Bayonet Ultra-small Connector



کانکتور فوق العاده کوچک ONC-BS-1(2) سری Bayonet، اندازه پوسته 12، سوکت 7 پین نر - ONC-BS-1-7/12-B1-1-B



توضیحات Prct نظامیONC-BS-1(2)اتصالات:



ONC-BS-1(2)

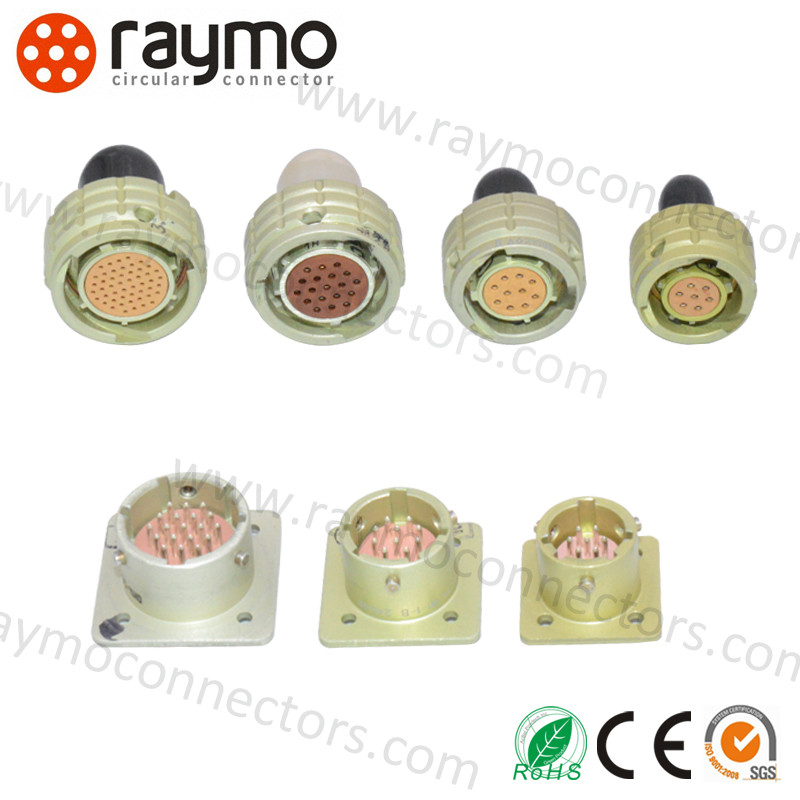

کانکتورهای فوق العاده کوچک سری OHS bayonet عمدتاً از فناوری کانکتور روسی استفاده می کنند. این نوع کانکتور به طور گسترده در مدارهای DC و AC از ابزارهای مختلف الکتریکی، رادیویی و کنترلی استفاده می شود. این شامل دوشاخه ها و سوکت ها است، با موقعیت های کلیدی چند سطحی برای نصب. حالت اتصال کانکتور از نوع bayonet است. سوکت هیچ پیوست انتهایی ندارد و دوشاخه دارای یک پیوست انتهایی پلاستیکی مستقیم است. در عین حال، می توان آن را با قطعات اصلی سری روسی ONC-BS-1(2) مطابقت داد و با آنها تعویض کرد.

اتصالات ONC-BS-1(2) برای کار در مدارهای الکتریکی جریان مستقیم، متناوب (اغلب تا 3 مگاهرتز) و جریان پالس طراحی شده اند.
اتصالات ONC-BS-1(2) از سوکت های مهر و موم شده و کابل های غیر مهر و موم شده برای نصب حجمی، با قطبش های مختلف بدنه، محافظت شده
از اتصال کوتاه.
اتصال اتصالات - bayonet.
سوکت ها بدون پوسته هستند، سوکت ها با پوسته پلاستیکی مستقیم.
طرح های قرارگیری مخاطبین، تعداد و قطرهای مخاطبین در جدول 1 ارائه شده است.
پوشش مخاطبین در اتصالات: ONC-BS-1 - نقره، ONC-BS-2 - طلا.
اتصالات برای نصب داخلی با توجه به شرایط فنی BR0.364.030 TU، (پذیرش “5”) تولید می شوند.
نوع کانکتور
گیرنده
نوع تماس





نر تعداد موقعیت ها
7 پین اندازه پوسته
12 جنس تماس
آلیاژ مس آبکاری طلا/نقره 22
PPS جنس پوسته
آلیاژ آلومینیوم درمان آنودایز سطح، آلیاژ روی آبکاری نیکل (درجه صنعتی) اندازه تماس
Φ1.0 حداکثر جریان در هر تماس
3.1A مجموع جریان ها
22A ولتاژ نامی
250V مقاومت تماس
≤5MΩ پایانه تماس
لحیم نوع بست
اتصال Bayonet تعداد درج و حذف
250 دمای کارکرد
-60℃ – +85℃ ONC-BS-1-4/10-B1-1-B
برگه اطلاعات Prcts کانکتور الکتریکی فوق العاده کوچک سری OHS





ОНЦ-БС-1(2) سری بیونت شیل اتصال بسیار کوچک اندازه 12 7 پین سوکت مرد-ОНЦ-БС-1-7/12-B1-1-B 0ОНЦ-БС-1(2) سری بیونت شیل اتصال بسیار کوچک اندازه 12 7 پین سوکت مرد-ОНЦ-БС-1-7/12-B1-1-B 1ОНЦ-БС-1(2) سری بیونت شیل اتصال بسیار کوچک اندازه 12 7 پین سوکت مرد-ОНЦ-БС-1-7/12-B1-1-B 2





1. شاخص های فنی







جریان کار تک تماس (A)

مقدار

جریان کار تک تماس (A)

≤5mΩ

مقاومت عایق

≥1000MΩ (تحت شرایط عادی)

دمای محیط

- 60°C~85°C

لرزش

1-5000HZ 20g

ضربه

1000g(یک بار);100g(چندین بار);

قطر تماس

Φ1.0mm

عمر مکانیکی

250 بار وارد و خارج کنید

ساعات کار

5000 ساعت

گارانتی

15 سال

2. جریان کار، ولتاژ عملیاتی













جریان کار تک تماس (A)

جریان کار تک تماس (A)

جریان کار تک تماس (A)

جریان کار تک تماس (A)

کل جریان (A)

ولتاژ عملیاتی (V)

10

4

3.7

250

250

12

7

ONC-BS-1-4/10-B1-1-B

22

250

14

60

ONC-BS-1-4/10-B1-1-B

30

250

18

19

ONC-BS-1-4/10-B1-1-B

40

250

22

32

ONC-BS-1-4/10-B1-1-B

60

250

27

50

ONC-BS-1-4/10-B1-1-B

75

250

شماره قطعه روسی

شماره قطعه چینی

ONC-BS-1-4/10-B1-1-B





OHS-BC-1-4/10-P2-1-B

ONC-BS-1-7/12-P2-1-B

OHS-BC-1-7/12-B1-1-B

ONC-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

ONC-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

ONC-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

ONC-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B

شماره قطعه روسی

شماره قطعه چینی

ONC-BS-1-4/10-P2-1-B



OHS-BC-1-4/10-P2-1-B ONC-BS-1-7/12-P2-1-B
OHS-BC-1-7/12-P2-1-B ONC-BS-1-10/14-P2-1-B
OHS-BC-1-10/14-P2-1-B ONC-BS-1-19/18-P2-1-B
OHS-BC-1-19/18-P2-1-B ONC-BS-1-32/22-P2-1-B
OHS-BC-1-32/22-P2-1-B ONC-BS-1-50/27-P2-1-B
OHS-BC-1-50/27-P2-1-B سوالات متداول
سوالات متداول کانکتور OHS روسی 1.



آیا می توانم یک سفارش نمونه داشته باشم؟



بله، از سفارش نمونه کانکتور 2PM روسی برای تست و بررسی کیفیت استقبال می شود.

2. شرایط پرداخت شما چیست؟معمولاً T / T را می پذیریم، برای سفارشات منظم، شرایط پرداخت 30٪ سپرده است، موجودی قبل از حمل و نقل پرداخت می شود.
3. زمان تحویل چقدر است؟

معمولاً 10 روز پس از دریافت پیش پرداخت طول می کشد.
4.

شرایط بسته بندی شما چیست؟
ابتدا در کیسه پلاستیکی و سپس در جعبه کوچک و در نهایت در کارتن های خنثی بزرگ بسته بندی می شود.

5.مدت گارانتی چقدر است
یک سال پس از تحویل.
