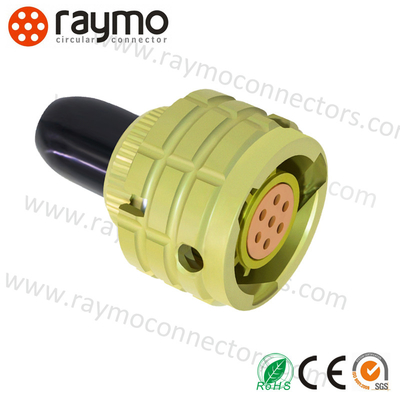

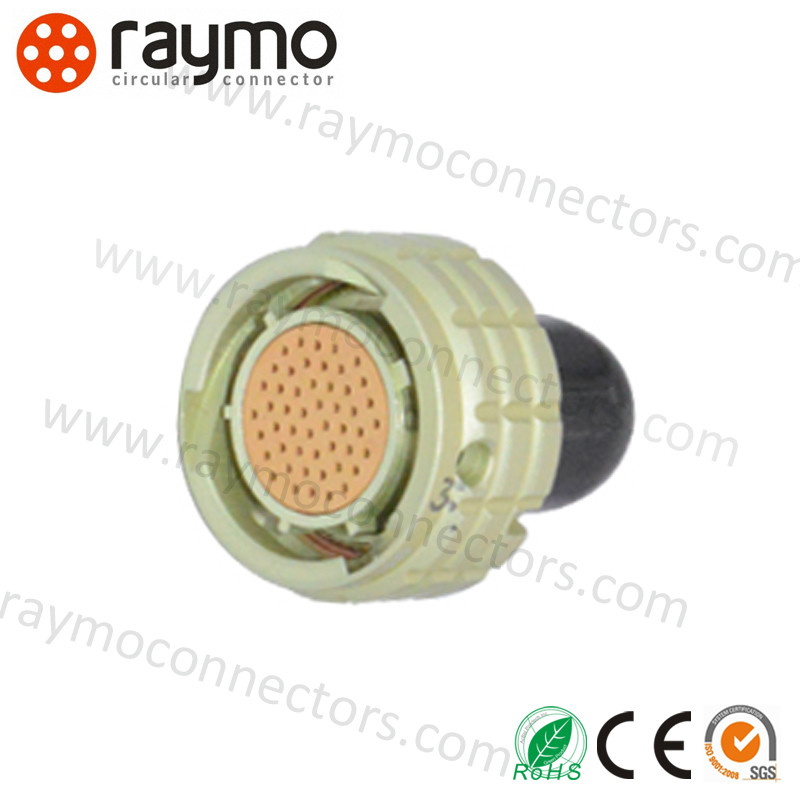

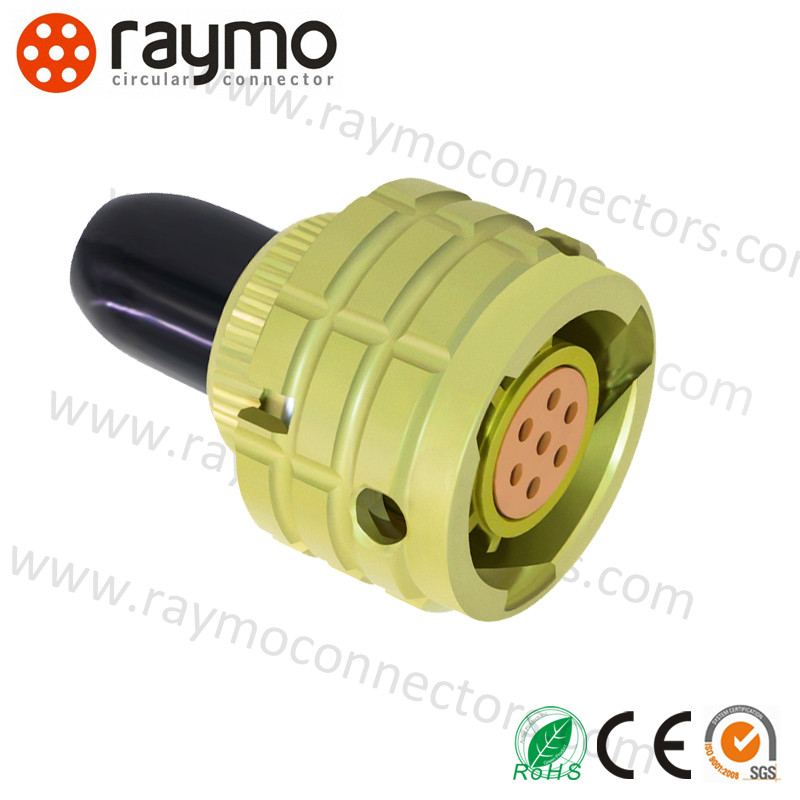

ONC-BS-1(2) سری کانکتور اندازه پوسته 22 32 پین سوکت نر ONC-BS-1-32/22/P12-1-B
توضیحات Prct نظامیONC-BS-1(2)اتصالات:
کانکتورهای ONC-BM، ONC-BS – کانکتورهای اتصال دایره ای با نصب داخلی، با اتصال سرنیزه، اتصال رشته ها تا 71A و 250V. کانکتورهای ONC-BM دارای قطر نصب 10 میلی متر، 12 میلی متر، 14 میلی متر، 18 میلی متر، 22 میلی متر، 27 میلی متر هستند و می توانند از 10 تا 102 کنتاکت با قطر 0.6 میلی متر داشته باشند. کانکتورهای ONC-BS دارای قطر نصب 14 میلی متر، 18 میلی متر، 22 میلی متر هستند و می توانند از 10 تا 32 کنتاکت با قطر 1.0 میلی متر داشته باشند. دوشاخه، آن «پدر» است، یک قسمت محکم از اتصال دهنده است، و سوکت، «مادر» - یک قسمت کابل غیر محکم. برای بهبود کیفیت اتصال در طراحی کانکتورها، تثبیت با کمک پین ها ارائه شده است. برای گسترش کامل علامت گذاری کانکتورهای ONC-BM، ONC-BS، به جداول زیر با ویژگی های اصلی مراجعه کنید. گارانتی کانکتورهای ONC-BM، ONC-BS تولید شده توسط شرکت ما 2 سال است. این با اسناد کیفیت لازم تایید می شود. قیمت نهایی برای کانکتورهای ONC-BM، ONC-BS به تعداد، زمان تحویل، تولید کننده، کشور مبدا و شرایط پرداخت بستگی دارد.
ONC-BS-1(2) کانکتورهای الکتریکی دایره ای سری OHS، روش اتصال اتصال سرنیزه را اتخاذ می کند، فرم اتصال انتهای قسمت تماس جوش داده می شود، prct دارای ویژگی های اتصال و جداسازی سریع، اندازه کوچک، چگالی بالا، مقاومت در برابر محیط خوب، قابلیت اطمینان بالا، سوکت بدون اتصال دم، دوشاخه می تواند اتصال دم پلاستیکی مستقیم را بگیرد، مناسب برای مدار DC AC.
در عین حال، می توان آن را با قطعات اصلی سری ONC-BS-1(2) روسی مطابقت داد و با آنها تعویض کرد.
شاخص های فنی
| شاخص |
مقدار |
| مقاومت تماس |
≤5mΩ |
| مقاومت عایق |
≥1000MΩ (تحت شرایط عادی) |
| دمای محیط |
- 60 درجه سانتیگراد ~ 85 درجه سانتیگراد |
| لرزش |
1-5000HZ 20g |
| ضربه |
1000g (یک بار); 100g (چندین بار); |
| قطر تماس |
Φ1.0mm |
| عمر مکانیکی |
250 بار وارد و خارج کنید |
| ساعات کار |
5000 ساعت |
ONC-BS-1(2) جریان کار، ولتاژ عملیاتی
| اندازه استاندارد پوسته |
تعداد تماس |
جریان کار تک تماس (A) |
کل جریان (A) |
ولتاژ عملیاتی (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
ONC-BS-1(2) توضیحات مدل
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| دایره ای |
سرنیزه |
فوق العاده کوچک |
1 نقره اندود، 2 طلا اندود |
تعداد تماس / اندازه استاندارد پوسته |

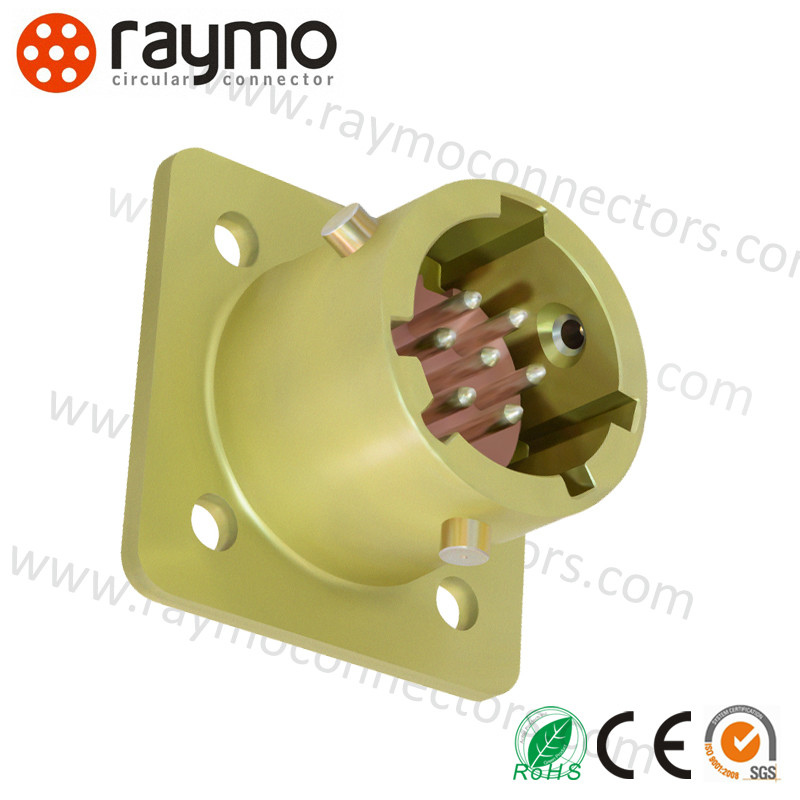

B - سوکت مربع (پین)، P - دوشاخه دایره ای (سوکت) |
1. بدون اتصال دم 2. با اتصال دم مستقیم بدون محافظ |
موقعیت کلید |
همه آب و هوا |
نظامی ONC-BS-1(2) ویژگی های اتصالات:
- اندازه جمع و جور: ایده آل برای برنامه هایی که فضا محدود است.
- عملکرد بالا: قادر به مدیریت نرخ داده و سطوح توان بالا با وجود اندازه کوچک آن است، و آن را برای طیف گسترده ای از برنامه ها مناسب می کند.
- ساخت و ساز با دوام: ساخته شده از مواد با کیفیت بالا برای اطمینان از عمر طولانی، حتی در محیط های سخت.
- نصب آسان: امکان نصب و جداسازی سریع و آسان را فراهم می کند و در زمان و تلاش در هنگام مونتاژ و نگهداری صرفه جویی می کند.
نوع: 1-بدون اتصال دم (برای مشاهده کلیک کنید)
| شماره قطعه روسی |
شماره قطعه RAYMO |
شماره قطعه Amphenol |
| ONC-BS-1-4/10-V1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-V1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-V1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-V1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-V1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-V1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
نوع: 2-با اتصال دم مستقیم بدون محافظ (برای مشاهده کلیک کنید)
| شماره قطعه روسی |
شماره قطعه RAYMO |
شماره قطعه Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |
اطلاعات شرکت نظامی ONC-BS-1(2) اتصالات
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED به عنوان یک متخصص در طراحی و ساخت انواع کانکتورها و کابل های خاص، تجربه غنی در توسعه و تولید انواع کابل ها و آداپتورهای کانکتور مرتبط با آن جمع آوری کرده است. با کابل دوربین RED/Teradek Bond/ARRI، کابل برق دوربین Canon / Sony، کابل SDI، کابل USB، کابل ویدئو، کابل CCD... ما خدمات مختلف OEM/ODM را به عنوان برنامه ها و الزامات مختلف ارائه می دهیم.
محصولات ما به طور گسترده در انواع محیط ها و برنامه های کاربردی سخت، مانند دستگاه های کنترل صنعتی، تجهیزات پزشکی، تجهیزات اندازه گیری و بازرسی، تجهیزات صوتی و تصویری و نظامی و غیره استفاده می شود. علاوه بر این، سازگاری عالی با بسیاری از تامین کنندگان پیشرو دارد.
ما همیشه به روح نوآوری پایبند هستیم، به معرفی سری محصولات جدید از جمله M5، M8، M9، M12، M16، M23 و سایر کانکتورهای داده ادامه می دهیم. با گواهی IP68، ISO9001، Rohs، CE، REACH تایید شده است.
نظامی ONC-BS-1(2) پشتیبانی و خدمات اتصالات:
پشتیبانی و خدمات فنی برای کانکتورهای فشاری دایره ای
ما پشتیبانی و خدمات فنی جامع را برای کانکتورهای فشاری دایره ای خود ارائه می دهیم. تیم ما در ارائه راه حل های فنی برای برنامه های مختلف بسیار با تجربه است.
تیم ما آماده است تا به مشتریان در نصب، عیب یابی و تعمیرات کمک کند. ما همچنین کمک و آموزش در محل را ارائه می دهیم تا اطمینان حاصل شود که مشتریان می توانند از محصول به طور کامل استفاده کنند.
ما متعهد به ارائه خدمات عالی به مشتریان هستیم و تیم ما 24/7 در دسترس است تا به هر سوالی پاسخ دهد یا پشتیبانی فنی ارائه دهد.
ما همچنین طیف گسترده ای از خدمات پس از فروش، مانند تمدید گارانتی و ارتقاء محصول را ارائه می دهیم.
اگر سوالی دارید یا به کمک نیاز دارید، لطفا دریغ نکنید با ما تماس بگیرید.
سوالات متداول:
-
Q1. آیا می توانم یک نمونه داشته باشم؟
بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. برخی از نمونه ها رایگان هستند و برخی از نمونه ها باید از قبل پرداخت شوند و هزینه پس از سفارش بیشتر بازپرداخت می شود.
Q2. در مورد زمان تولید چطور؟
ما موجودی داریم، تحویل سریع زیر 5000 قطعه.
Q3. چگونه کالا را ارسال می کنید و چقدر طول می کشد تا برسد؟
ما اغلب توسط DHL، UPS، FedEx، TNT، SF یا EMS ارسال می کنیم. معمولاً 3-5 روز طول می کشد تا برسد.
Q4. آیا OEM در دسترس است؟
بله. ما تجربه غنی و توانایی خوبی برای قرار دادن طرح و ایده شما در محصول واقعی داریم، معمولاً حدود 20 تا 30 روز برای محصول جدید از طراحی قالب تا تولید نهایی طول می کشد.
همه کانکتورها را می توان با توجه به درخواست مشتری سفارشی کرد!
