| محل منبع: | شنژن، گوانگدونگ، چین |
|---|---|
| نام تجاری: | RAYMO |
| گواهی: | RoHS, Reach, SGS, ISO:9001-2015 |
| شماره مدل: | J30J-31TJ |
| مقدار حداقل تعداد سفارش: | 1 قطعه/قطعه |
| قیمت: | 2.99-14.99USD/piece |
| جزئیات بسته بندی: | کیسه و کارتن پلی اتیلن |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | Western Union ، T/T ، MoneyGram ، D/P ، D/A ، MoneyGram ، L/C |
| قابلیت ارائه: | 5000تکه/هفته |
| Subsititute: | ITT Cannon MDM series micro-D connectors | Standard: | MIL-DTL-83513 |
|---|---|---|---|
| Connector Type: | plug | Contact Type: | Male Pin |
| Number of Positions: | 25 | Series: | J30J series |
| برجسته کردن: | J30J-25TJ 25پین پلگ مرد,J30J-25TJ کانکتورهای Micro-D,J30J-25TJ رابط کوچک,J30J-25TJ Micro-D Connectors,J30J-25TJ Miniature Connector |
||
کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJDشرح
سری Raymo J30J با پوسته آلومینیومی قوی و در عین حال سبک وزن و یک سیستم تماس پین پیچشی با قابلیت اطمینان بالا با Pos-Aine Aignment مهندسی شده است.
این معادل کانکتورهای Micro-D سری ITT Cannon MDM MIL-DTL-83513 است.

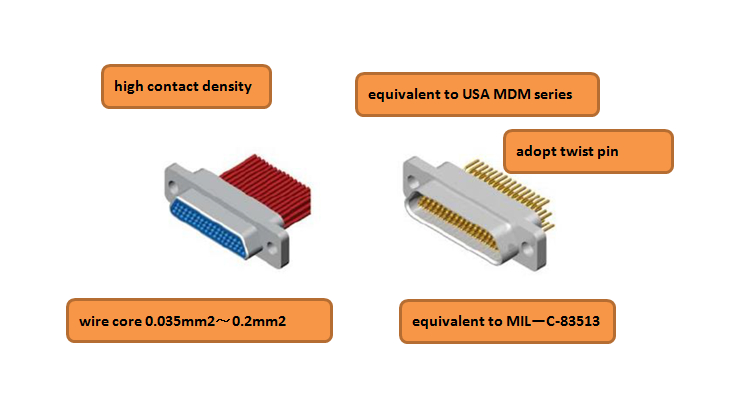

کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJویژگی های اصلی:
این سری معادل سری MDM ایالات متحده آمریکا است؛
نه نوع: 9، 15، 21، 25، 31، 37، 51، 74، 100؛
مساحت مقطع سیم جفت شده: 0.1~15 میلی متر2;
این سری از پین های انعطاف پذیر با چگالی بالا استفاده می کند؛
زیرمجموعه های قفل کننده همراه با کانکتورها با توجه به سفارش شما ارائه می شوند. اگر به زیرمجموعه های قفل کننده نیاز ندارید، باید اطلاعات را در اسناد به من بدهید.
کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJپارامتر
|
دسته بندی |
کانکتورهای Micro-D سری ITT Cannon MDM |
|
شماره قطعه |
J30J-31TJ |
|
نوع کانکتور |
پلاگین |
|
جهت گیری |
فلنج مربع هرمتیک |
|
نوع تماس |
پین مردانه |
|
تعداد موقعیت ها |
25 |
|
نوع نصب |
نصب پنل |
|
ترمیناسیون تماس |
لحیم کاری |
|
رتبه بندی حفاظت |
IP67 |
کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJعملکرد فنی
|
ولتاژ تست |
600 Vac در سطح پسر |
|
رتبه بندی جریان |
3 آمپر |
|
مقاومت تماس |
’8 میلی اهم حداکثر در 3 آمپر |
|
مقاومت عایق |
5000 مگا اهم حداقل در 500 Vdo |
|
نفوذپذیری مغناطیسی |
2.0μ(کانکتورها بدون سخت افزار) |
|
خلاء حرارتی |
طبق NASA SP-R-0022 (فقط کلاس فضایی) |
|
عمر جفت گیری |
حداقل 500 چرخه |
|
اسپری نمک |
48 ساعت ML-STD-1344 روش 1001 شرط B |

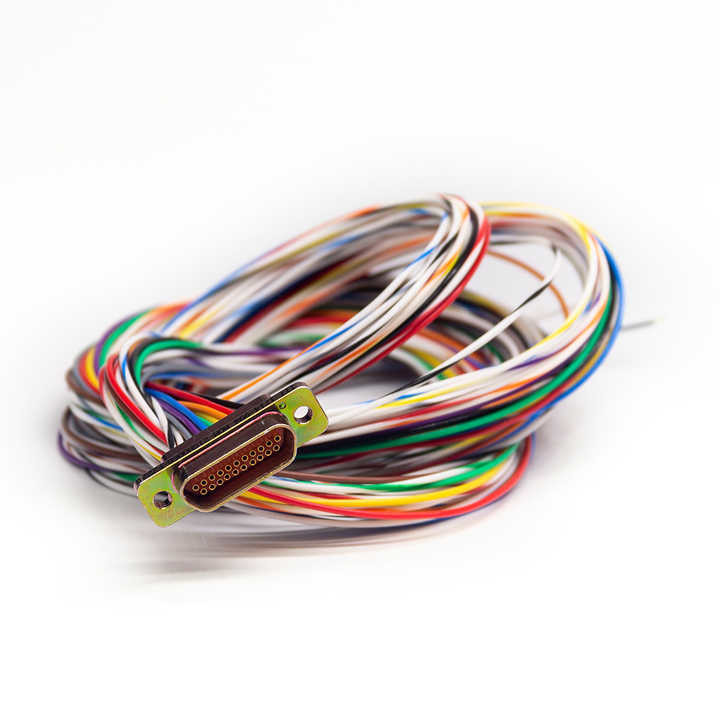

کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJتصاویر
![]()
![]()
![]()
کانکتور مینیاتوری کانکتور Micro-D پلاگین مردانه 25 پین ITT Cannon MDM Series J30J-25TJکاربرد
* سیستم های ناوبری
* مراکز تحقیقاتی
* تجهیزات پزشکی
* تجهیزات تست دستی
* ماهواره ها
* رباتیک
* تجهیزات ژئوفیزیکی
* اسکنرهای بارکد
درباره SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
به عنوان یک متخصص در طراحی و ساخت انواع کانکتورها و کابل های خاص، تجربه غنی در توسعه و تولید انواع کابل ها و آداپتورهای کانکتور مرتبط با آن جمع آوری کرده ایم. با کابل دوربین RED/Teradek Bond/ARRI، کابل برق دوربین Canon / Sony، کابل SDI، کابل USB، کابل ویدئو، کابل CCD...
محصولات ما به طور گسترده در انواع محیط های سخت و کاربردها، مانند دستگاه های کنترل صنعتی، تجهیزات پزشکی، تجهیزات اندازه گیری و بازرسی، تجهیزات صوتی و تصویری و نظامی و غیره استفاده می شود.
![]()
